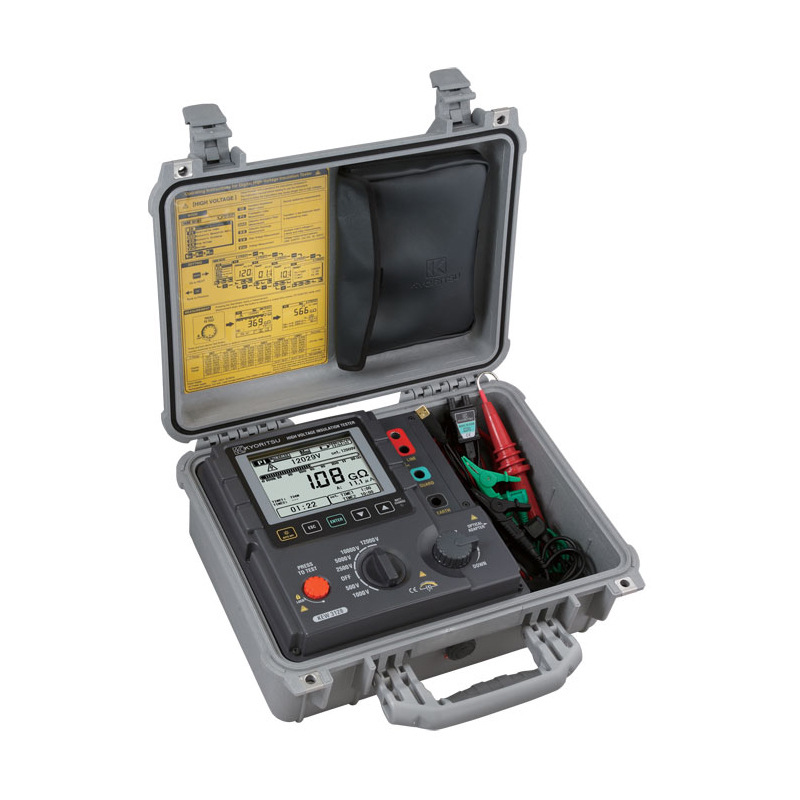

日本共立 KEW 3128 高压绝缘电阻测试仪
KEW 3128 高压绝缘电阻测试仪 产品特点
测试电压12KV，电阻35TΩ，短路电流0~6mA。
带背光灯的大型LCD显示屏和条形图表显示绝缘电阻值和漏电流值的变化。
内存保存40000个数据。
画面截取功能可保存显示图表（多32个画面）。
AC电源与充电电池的2种电源方式。
自动放电与电压输出警告功能。
各量程中可进行电压设定的调整。
设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2
防水防尘IP64。
日本共立 KEW 3128 高压绝缘电阻测试仪 技术参数
|
绝缘电阻
※ ※
输出电压 |
额定测试电压 |
500V |
1000V |
2500V |
5000V |
10000V |
12000V |
|
测试值 |
500GΩ |
1TΩ |
2.5TΩ |
5TΩ |
35TΩ |
35TΩ |
|
|
度 |
0~50GΩ ±5%rdg±3dgt ※250V以下的设定在度范围之外 |
0~100GΩ ±5%rdg±3dgt |
0~250GΩ ±5%rdg±3dgt |
0~500GΩ ±5%rdg±3dgt |
0~1TΩ ±5%rdg±3dgt |
||
|
50G~500GΩ ±20%rdg ※250V以下的设定在度范围之外 |
100G~1TΩ ±20%rdg |
250G~2.5TΩ ±20%rdg |
500G~5TΩ ±20%rdg |
1T~10TΩ ±20%rdg |
|||
|
10T~35TΩ 只显示,度范围之外 |
|||||||
|
短路电流 |
0~6.0mA |
||||||
|
额定测试电流 额定测试电压 监控度 输出度 选择量程 |
1mA~1.2mA/0.5MΩ（500V上） 500V ±10%±20V 0~＋20% 50~600V （步进电压5V) |
1mA~1.2mA/1MΩ 1000V ±10%±20V 0~＋10% 601~1200V （步进电压10V) |
1mA~1.2mA/2.5MΩ 2500V ±10%±20V 0~＋10% 1225~3000V （步进电压25V) |
1mA~1.2mA/5MΩ 5000V ±10%±20V 0~＋10% 3050~6000V （步进电压50V) |
1mA~1.2mA/10MΩ 10000V ±10%±20V -5~＋5% 6100~10000V （步进电压100V) |
12000V |
|
|
电压 |
测试量程 |
DCV: ±30V ~ ±600V ACV：30~600V（50/60Hz） |
|||||
|
度 |
±2%rdg±3dgt |
||||||
|
电 |
测试范围/度 |
5.0nA~2.40mA/±5%rdg±5dgt |
|||||
|
电容 |
测试范围 |
5.0nF~50.0μF（10KV：上限50.0μF,10KV以上：上限5.00μF） |
5.0nF~1.0μF |
||||
|
度 |
±5%rdg±5dgt |
||||||
|
使用电池 |
充电电池 |
||||||
|
安全规格 |
IEC 61010-1: 2001 CAT.IV 600V污染度2 |
||||||
|
外形尺寸 |
300(L)×400(W)×180(D)说明书和硬箱 |
||||||
|
重量 |
约9kg（含电池）说明书和硬箱 |
||||||
|
耐电压 |
AC8770V：线端和护栏间/5秒（50Hz/60Hz) AC6880V：测试端和护栏间/5秒（50Hz/60Hz) AC2330V：电源插座和护栏间/5秒（50Hz/60Hz) |
||||||
|
附件/可选件 |
7226A（测试探棒），7224A（接地测试线），7225A（保护测试线），7227A（鳄鱼夹测试探棒），8029（直形探针），7170（AC电源线），NiMH电池，8212（USB数据传送线-附PC用软件） /7254（鳄口夹测试线） |
||||||
