ITECH艾德克斯 IT8731P 多路输入可编程直流电子负载 80V/40A/200W

 IT8700P系列多路输入可编程直流电子负载在IT8700的基础上进行了改良并升级，继承了原有可抽换式模块化的设计，单机框可达8个通道，扩展机框可达16通道。用户可根据需求在8款负载模组中自由选配。同时配备了前/后端子，更符合用户多样化的测试需求。
       IT8700P保留了IT8700斜率可调和list带载波形编辑的功能，新增了电流上限、PLC设置以及CV环路速度可调功能，用户可以在新升级的7种操作模式下设定自动测试功能，方便研发及生产线上的快速测试。同时，IT8700P系列具有自我诊断过电压、过电流、过功率、过温度等保护功能，防止由于误操作或环境因素导致的仪器受损或人身伤害。

 IT8731P 多路输入可编程直流电子负载 主要特点

♦ 抽换式模组，可自由搭配需的测试方案;
♦ 双通道模块可同时显示每一通道数据无需切换
♦ 单个机框可达8个通道，扩展机框可达16通道;
♦ 双通道负载模块具有动态功率分配功能，大幅节约设备成本
♦ 前/后接线端子任意选择
♦ 用户可以自行定制模组左右顺序
♦ 7种操作模式：CC/CV/CR/CP/CV+CC/CR+CC/CW+CC
♦ CV环路速度可调，匹配不同电源
♦ 高达0.1mV/0.01mA的解析度和高精度
♦ 具有短路峰值电流和峰值电压的测量功能
♦ 电压、电流测量速度可达50kHz
♦ 可调整电流上升/下降斜率
♦ 在List模式下，可模擬各种带载波形
♦ 高达25kHz的动态模式，100kHz的List模式设置速度
♦ 自动测试功能，可自动判定测试结果是否有出设定规格
♦ 可同步执行多组电子负载模组拉载
♦ OVP/OCP/OPP/OTP/防反接保护功能
♦ 内置Ether Ne t/GPIB/USB/RS232通信接口

 IT8731P 多路输入可编程直流电子负载 产品功能与优势

前/后端子任选，满足多样选择

IT8700P同时配备前/ 后接线端子，前/后面板均可以接线测试，满足用户多样话的测试需求，同时也避免了操作失误，提高了测试效率。同时，IT8700P 仅为4U 高度，使得产品更符合上标准机柜需求，加大了系统集成的兼容性。

七种工作模式

IT8700P系列在原有CC/CV/CR/CP四种基本操作模式基础上新增了3种复合式操作模式：CV+CC/CR+CC/C W+CC , 在CV/CR/CW定态操作模式下增加了CC限流值(I-Limit)的设定，可帮助工程师有效解决应用中瞬时突波电流的问题，避免待测物触发保护甚至烧坏等情况，可适应多种场合的测试需求。

可自由配置的模组化系统结构

IT8700P系列采用可抽换模组式设计，用户可根据需要自由选配模组。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源。

动态功率分配模式

双通道IT8700P系列，具有动态功率分配功能，在测试应用中可以大大节约购买设备的成本。IT8700P系列模块在总功率不过300W，单通道不过250W的前提下，功率可以自由分配给两个通道使用，而不是传统意义上的限定了通道功率分配，使用者可根据测试需求，将模块内两路负载功率调整为需的功率配比，让负载功率利用率达到佳点。例如当您需要130W+170W或者50W+250W双路负载时,IT8700P系列仅需单个模组即可完成。

搭配ITECH测试系统

IT8700可与ITECH电源、电池内阻测试仪及温度采集仪等组建ITS5300电池测试系统，实现高达上百路通道同时运行，实时记录电压、电流等波形，测试数据可导出至EXCEL。

IT8700也可搭配ITECH交直流电源、继电器卡、I/O卡、DSO卡等组建ITS9500电源测试系统，实现多电源模块同时测试或多路输出AC/DC或DC/DC电源模块的测试。

IT8700搭配IT9380软件可实现太阳能电池的多路测试，各路测试界面可自由切换，支持采样时间设置、测试数据的导出，加上IT8700高达50KHz的I-V采样率，实现了太阳能电池板高效、全自动化的测试。

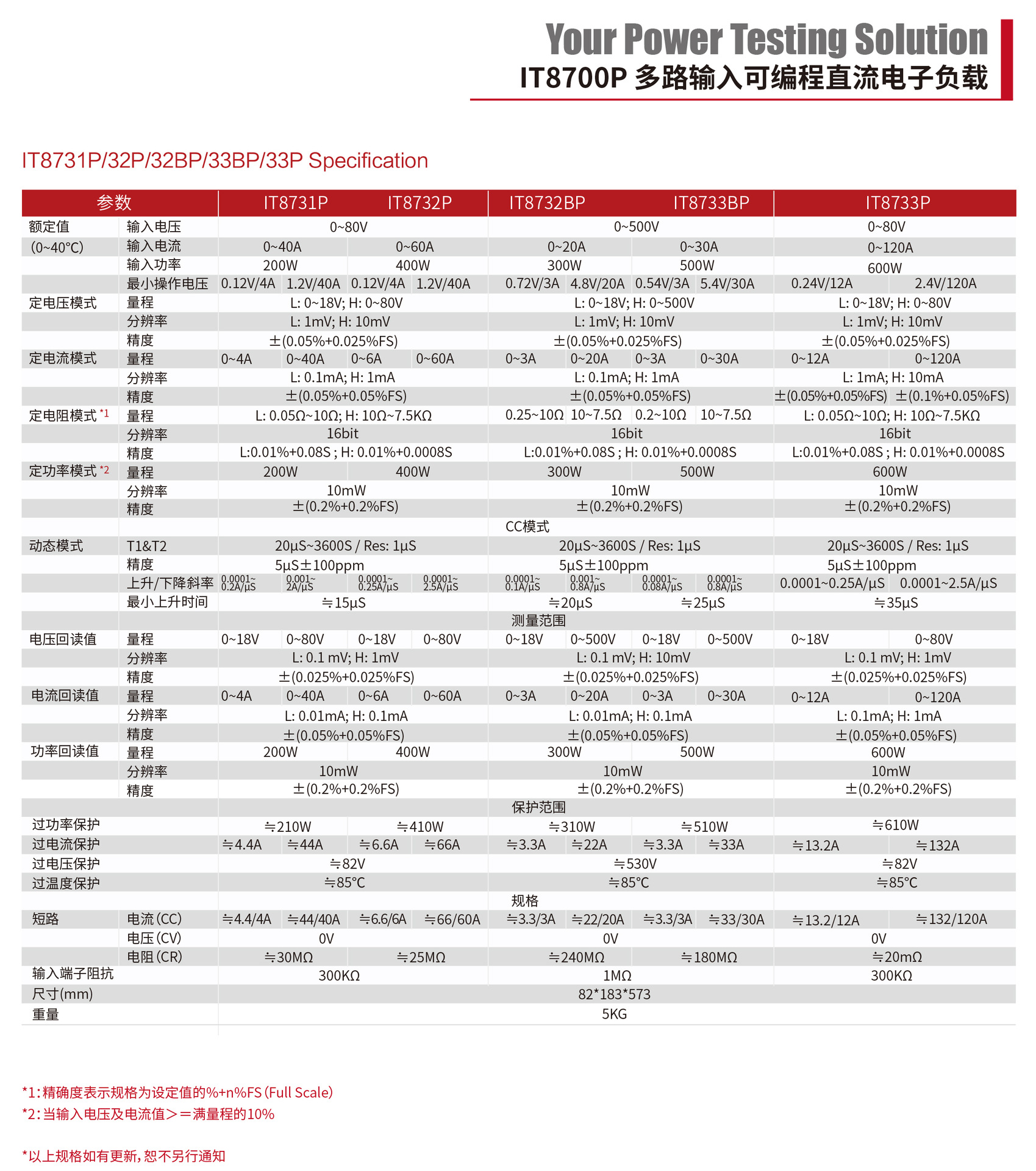

 IT8731P 多路输入可编程直流电子负载 规格一览

 IT8731P 多路输入可编程直流电子负载 技术参数

 IT8731P 多路输入可编程直流电子负载 配件信息
