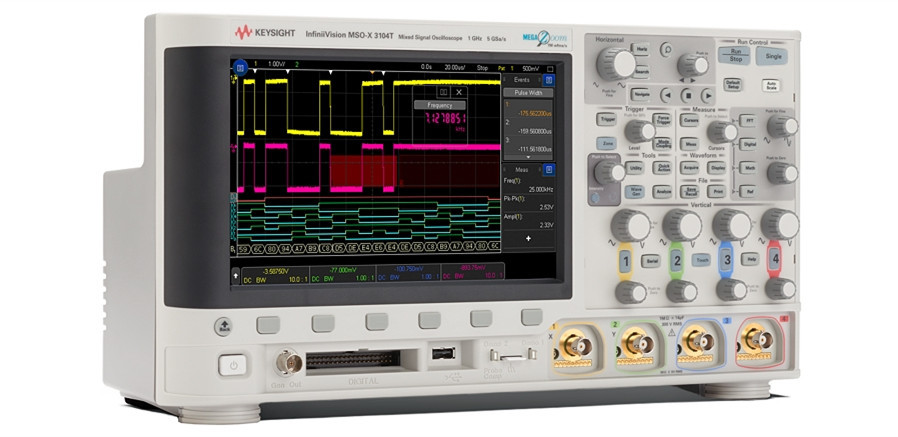

是德科技DSOX3014T 数字示波器 100 MHz，4 个模拟通道
DSOX3014T 简要介绍
简洁的触控操作、揭示偶发异常、轻松解决问题
InfiniiVision 3000A X系列示波器将重新定义示波器。它能查看详细的信号细节，比任何其他示波器提供更多更的功能，更有效地保护您的投资。它同时也是惠普、安捷伦以及是德科技的示波器系列中的一款。如今，3000T X系列将延续传统，再创新高。
3000T X系列在3000A系列的创新性能的基础上，新增了电容式触摸屏、触摸式用户界面以及区域触摸触发技术。有这些增强特性结合业界先的毫不妥协的波形捕获率100万个波形/秒，可确保您能够查看完整的信号细节，并能发现任何潜在的问题。新的分析功能将会帮助您快速解决棘手的问题。
3000T X系列重新定义了通用示波器的使用体验，为您提供需要的全部性能和功能，以使您能够更迅速地进行测量分析。
DSOX3014T 产品特点
- 100 MHz
- 4 个模拟通道
- 8.5 英寸电容触摸屏幕支持您轻松查看和分析信号
- 独有的区域触摸触发技术支持您在几秒钟内轻松隔离信号
- 高达 1,000,000 波形/秒的更新速率可以让您查看更详细的信号细节
- 高达 4 Mpts 的存储器可以捕获更多的数据
- 全面的可升级特性支持您扩展测量功能：随时添加带宽、数字通道、20 MHz 任意波形发生器、3 位电压表、串行触发和分析与模板测试
DSOX3014T 主要技术指标
|
型号 |
DSOX3014T |
|
带宽 |
100 MHz |
|
带宽升级 |
提供 |
|
通道数 |
4 |
|
存储器深度 |
4 Mpts |
|
采样率 |
5 GSa/s |
|
显示屏尺寸 |
8.5英寸的电容触控 |
|
波形更新速率 |
1,000,000 wfms/s |
|
ADC位数 |
8位 |
|
内置仪器（可选） |
|
|
特定触发 |
区域触摸触发 |
|
协议触发和解码 |
可选 |
|
操作系统 |
嵌入式 |
|
实时 |
是 |
|
标配接口 |
后面板上有1个USB 2.0高速设备端口。支持USBTMC协议。 两个USB 2.0高速主机端口,前面板和后面板 支持存储设备、打印机和键盘 |
|
保修与校准 |
三年保修(无序列号的附件提供90天保修,例如无源探头) 校准证书, 3年校准周期 |
|
标准配置 |
N2843A无源探头500 MHz 10:1衰减每通道1支 N2756A 16数字通道MSO电缆 1根 |
|
外形尺寸 |
381 mm (15英寸)宽x 204 mm (8英寸)高x 142 mm (5.6英寸)深 |
|
重量 |
净重: 4.0千克(9.0磅),装运: 4.2千克(9.2磅) |

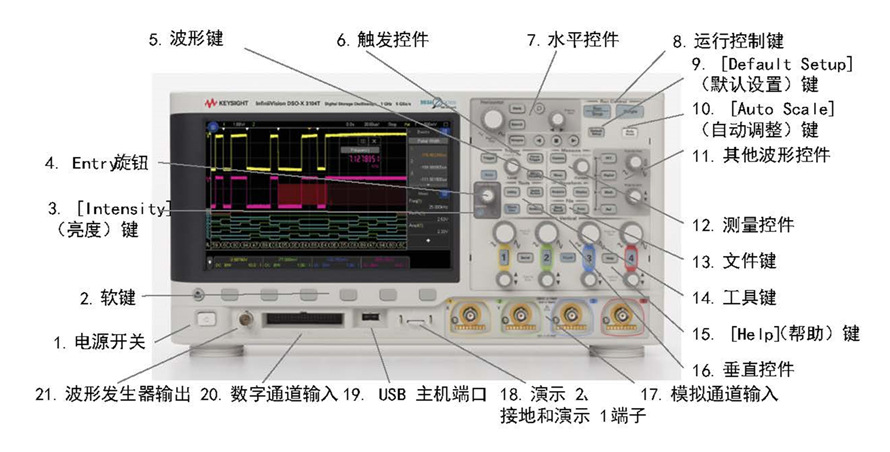

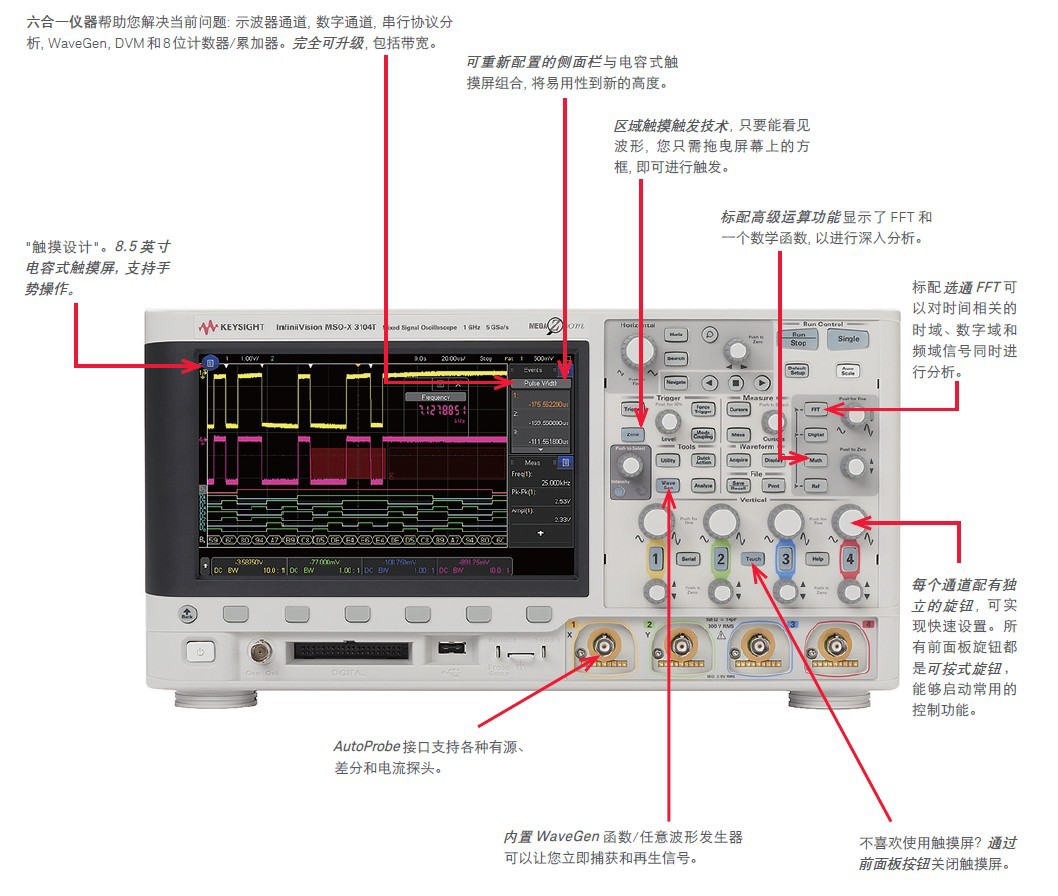

DSOX3014T 产品细节
DSOX3014T 订购信息
第1步选择带宽和通道数
3000 X系列技术指标概述
|
型号 |
3012T |
3014T |
3022T |
3024T |
3032T |
3034T |
3052T |
3054T |
3102T |
3104T |
|
|
带宽(–3 dB) |
100 MHz |
200 MHz |
350 MHz |
500 MHz |
1 GHz |
||||||
|
计算得出的上升时间（10-90%） |
≤ 3.5 ns |
≤ 1.75 ns |
≤ 1 ns |
≤ 700 ps |
≤ 450 ps |
||||||
|
输入通道数 |
DSOX |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
|
MSOX |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
|
1.例如,如果您选择1 GHz, 4+16通道,可选的示波器型号为MSOX3104T。
第 2 步
根据综合的功能和测量应用软件来定制示波器，节省时间和成本下表列出的是售后升级型号(插入数值是工厂安装的选件编号)
|
说明 |
型号 |
|
示波器特性 |
|
|
MSO升级 |
DSOXT3MSO |
|
串行协议 |
|
|
嵌入式串行触发和分析(I2C、SPI) |
DSOX3EMBD (-LSS) |
|
计算机串行触发和分析(RS232/UART) |
DSOX3COMP (-232) |
|
传感器触发和分析(SENT) |
DSOXT3SENSOR (-SEN) |
|
汽车串行触发和分析(CAN/CAN-FD/CAN-dbc/LIN) |
DSOXT3AUTO (-AMS) |
|
FlexRay串行触发和分析 |
DSOX3FLEX (-FLX) |
|
音频串行触发和分析(I2S) |
DSOX3AUDIO (-SND) |
|
MIL-STD 1553和ARINC 429串行触发和分析 |
DSOX3AERO (-AER) |
|
测量应用软件 |
|
|
WaveGen 20 MHz任意波形/函数发生器 |
DSOX3WAVEGEN (-001) |
|
集成的数字电压表和8位计数器 |
DSOXT3DVMCTR (-DVM) |
|
功率分析应用软件 |
DSOX3PWR (-PWR) |
|
模板极限测试 |
DSOX3MASK (-LMT) |
|
增强视频/电视应用软件套件 |
DSOX3VID (-VID) |
|
高效工具 |
|
|
教育培训套件 |
DSOXEDK (-EDK) |
|
In??niium示波器离线分析软件 |
N8900A |
|
适用于数据捕获的BenchVue软件, 可免费下载 |
34840B |
|
矢量信号分析软件 |
89601B (版本20和更高版本) |
|
BenchLink Waveform Builder高级版和基础版软件 |
33503A |
|
应用软件捆绑套件 |
|
|
|
DSOXT3APPBNDL (包括DSOX3AERO, DSOX3AUDIO, DSOXT3AUTO, DSOX3COMP, DSOX3EMBD, DSOX3FLEX, DSOX3MASK, DSOX3PWR, DSOXT3SENSOR, DSOX3VID, DSOX-3WAVEGEN, DSOXT3DVMCTR, DSOXEDK) |
第三步 选择探头
|
探头 |
||
|
N2843A |
无源探头500 MHz, 10:1, 1 MΩ, 11 pF |
标配(每通道配置一个探头) |
|
N2756A |
16数字通道MSO电缆 |
MSOX型号和DSOXT3MSO的标配 |
|
N2870A |
无源探头35 MHz, 1:1, 1 MΩ |
可选 |
|
10076C |
无源探头500 MHz 100:1衰减(4 kV) |
可选 |
|
N2804A |
300 MHz 100:1差分探头, 4 MΩ, 4 pF, ±300 V直流+峰值交流 |
可选 |
|
N2805A |
200 MHz 100:1差分探头, 4 MΩ, 4 pF, ±100 V, 5米电缆 |
可选 |
|
N2795A |
有源单端探头1 GHz 1 pF 1 MΩ, AutoProbe接口 |
可选 |
|
N2797A |
高低温有源单端探头, 1.5 GHz |
可选 |
|
N2750A |
In??niiMode差分探头1.5 GHz 700 fF 200 kΩ, AutoProbe接口 |
可选 |
|
N2790A |
差分有源探头100 MHz, ±1.4 kV, AutoProbe接口 |
可选 |
|
N2791A |
差分有源探头25 MHz, ±700 V |
可选 |
|
N2818A |
200 MHz 10:1差分探头, AutoProbe接口 |
可选 |
|
N2819A |
800 MHz 10:1差分探头, AutoProbe接口 |
可选 |
|
1147B |
AC/DC电流探头50 MHz 15 A, AutoProbe接口 |
可选 |
|
N2893A |
交流/直流电流探头100 MHz 15 A, AutoProbe接口 |
可选 |
|
N2820A |
2通道高灵敏度电流探头, 50 uA至5 A |
可选 |
|
N2821A |
1通道高灵敏度电流探头, 50 uA至5 A |
可选 |
|
N7020A |
有源纹波探头2 GHz, 1:1, ± 24 V宽偏置范围, 50 Ω |
可选 |
第 4 步 添加附件
|
的附件 |
||
|
DSOXLAN |
LAN/VGA连接模块 |
可选 |
|
DSOXGPIB |
GPIB连接模块 |
可选 |
|
N2747A |
前面板盖 |
可选 |
|
N6456A |
机架安装套件 |
可选 |
|
N6457A |
便携包和前面板盖 |
可选 |
