原美国安捷伦34980A多功能开关/测量主机及模块

是德科技(原美国安捷伦)34980A多功能开关/测量主机及模块



undefined



34980A配置,连接,启用



  • 可混合插入19种模块的8槽主机,因此您能建立自己的定制配置
  • 高性能开关: 在一台主机内高达560个2 线多路转换器通道,或1024 个矩阵交叉点
  • 可选的内置6 1/2 位数字多用表使您能进行达3000读数/秒的11种测量
  • 易于集成: 内置的Ethernet, USB 2.0和GPIB连通能力,标准连接器和软件驱动程序,适应各种常用的编程环境



这种高性能仪器可作为PXIVXI开关和测量平台的廉价替代



如果您在设计验证或制造中使用自动测试设备,那么现在就有了对PXI 和VXI 测试系统平台的另一种替代设备。34980A多功能开关测量单元具有与PXI 和VXI 相当的功能,但更易于使用,价格也低得多。34980A 可帮助您降低测试成本,加速您的测试系统集成和开发。



34980A可适应您高达20GHz系统开关的需要,并提供基本的测量和系统控制。它还提供可选的数字多用表测量,计数器/ 总和器功能,带码型能力的数字I/O,以及包括基本波形的模拟输出有这一切都在一个的紧凑机箱之中。通过其标准连接器和软件驱动程序,计算机标准I/O 和网络浏览器接口,34980A能容易地集成至电子功能测试和数据采集系统。



灵活的开关、测量和系统控制



34980A 可装入多达8 个插入模块,提供适应您测试需要的灵活性。有19 种不同模块供您选择,以确定自己的配置方式。您可买现在需要的模块,在日后需求变化时再增加或重新配置模块。



无论您是要测量温度、交流或直流电压、电阻、频率、电流,或进行特殊的测量,作为单台仪器的34980A提供您需要的功能。适应不同测量的高性能开关不需要外部信号调整。您可选择直流至20GHz频率范围的不同开关类型和拓扑方式。34980A为扫描多个通道提供高密度多路转换器,为同时连接多个测量点提供开关矩阵,通用开关则可适应控制简单和大功率的需要。



用34980A 提供各单独信号的路由,或寻检视规定时间周期上的多个信号监视一个或多个通道,设置报警和识别不规则性。



34980A也提供灵活的系统控制选择。您能控制外部装置,如微波开关、衰减器、螺线管和功率继电器。或利用数字输入检测极限和数字总线状态。



优化测试系统



34980A有您需要的性能,它可适应中密度至高密度开关/ 测量应用,如设计验证,功能测试和数据采集需要。您的信号可切换到正确的测量设备,而毫不影响其信号完整性。把您的信号切换到可选的内部数字多用表,实现开关闭合期间的吞吐率。您也能容易地接到外部仪器,如数字多用表、示波器、电源及其它仪器。通过内装的LAN接口,您还能从远地控制34980A和收集数据。



这种坚固的仪器具有众多系统就绪的功能特性:

  • 网络浏览器接口能一览设置情况,提供远程的访问和控制
  • 用以配置、查错或观察数据的自引导前面板
  • 低EMI 和高效的系统冷却
  • 电缆和连接选件
  • 上架安装选件
  • 继电器计数器帮助预测继电器寿命终止日
  • 机架内校准减少维护时间
  • DMM测量精度包括开关,可用于简单计算
undefined



用简单、可靠的连接选件实现更快、更容易的系统连接:



  • 内装Ethernet, USB 2.0 和GPIB连通能力
  • 标准IVI 和 LabVIEW 软件驱动程序
  • 的标准50或78针Dsub 连接器和电缆
  • 可轻松拆卸的终端连接卡
  • 海量互连解决方案



       此外,34980A 还带有AgilentE2094N I/O Libraries Suite 14.0,从而能无错地快速连接仪器和PC即使您的系统包括来自多家厂商的仪器。该IO 库提供广泛的仪器控制,能与您选择的软件开发环境一道工作。



      更容易的信号路由使用4 组双线的内部模拟总线。您能把被测信号直接接到内装的数字多用表,或通过主机后面板上的模拟总线连接器接到外部仪器。由于您有4 组双线总线,因此能把一组总线专门用于内部数字多用表,而把另外三组总线用于模块扩展,或提供模块间的其它信号路由,以减少对配线的需要。



       您能规定开关序列,以控制复杂的信号路由和开关吸合的顺序。分配并命名一个序列,然后用您建立的序列名执行。

外部触发能力使您能容易地计时,并将测量与其它事件同步。以帮助您确定何时开始或结束采集。



34980A-插图3

您可信赖的测量结果



       获得Agilent仪器久经证明的高性能,得到您预期的分辨率、可重复性、速度和精度。

       34980A提供内装的信号调整和模块化的灵活性。使用内装的数字多用表,您就能为选的测量独立配置任一通道。它包括给予您测量信心的各种性能特性:



  • 6 1/2 位分辨率和0.004% 精度的直流电压测量
  • 各通道报警上限、下限、上下限
  • 运算功能用Mx+B 进行自定义的线性变换和转换原始数据
  • 用于温度测量的内置热偶温度参考节点(34921T)
  • 带时戳的读数



积分式数字多用表装在主机内部,并且不占用8个用户可使用的插槽。



      您能通过任何连接到模拟总线的开关模块,或接在主机后面板上模拟总线连接器访问数字多用表。

该内部数字多用表具有测量11种输入类型的灵活性:



  • 使用热偶、RTS或热敏电阻(用34921A)测量温度
  • 直流和交流电压
  • 2 线和4 线电阻
  • 频率和周期
  • 直流和交流电流



       您能直接控制数字多用表,或配置为与开关协同工作。对任一通道独立配置,包括测量功能、标度系数和报警限。并可为每一通道选择测量特性,如偏置补偿,可变积分时间和延迟。



       数字多用表输入与34980A 中以地为参考电平的电路及计算机接口是屏蔽和光隔离的,从而得到高达300V的输入隔离。这对于减小与长的接线及浮地测量源相关的接地环路和共模电压误差是十分重要的。



       简单的数字多用表校准只需用主机后面板上的模拟总线连接。您不必为校准把仪器从机架上卸下,或使用专门的通道。



模块提供灵活的系统激励和控制



      系统控制用模拟输出、集电极开路数字输出、时钟产生和隔离C型继电器控制外部设备。此外使用微波开关/衰减器驱动器、高频开关和衰减器能有效地从外部控制34980A 主机。



      模拟源输出可以是电压或电流。您可把4通道隔离数模转换器配置为点至点的任意波形发生器,从而为每一波形定义多达500,000 点。

数字码型为您提供由被测设备发送和接收数字数据的方法。使用电路板上的存储器,您就能输出通信协议和比特流,或监视数字输入码型,并在检测到用户规定的码型时中断。



标准接口避免连接至PC的麻烦



标准配置的Ethernet、USB 和GPIB接口包括在每台主机中。您可使用计算机中的现成接口,当然也可使用您属意的GPIB。

USB 提供快和容易的连接方案它适于小系统和工作台连接。



Ethernet 提供高速连接,适用于远地访问和控制。您可选择用域网过滤不需要的LAN流量,以提高I/O 吞吐率。或利用其远地

能力把您的测试分散到全球范围。从远地监视、查错或调试您的应用。



多年来,GPIB 有着对仪器通信经证明的可靠性,可用于各种现有基于GPIB 的测试系统。



远地访问和控制



内装的网络浏览器接口采用可启用Java 的浏览器,例如InternetExplorer 提供对仪器的远地访问和控制。使用该网络接口,您就能从远地设置、查错和维护您的系统。



  • 观察和修改仪器设置
  • 打开、关闭或监视开关
  • 发送SCPI 命令定义和执行开关序列
  • 观察错误队列
  • 得到继电器计数状态报告、固件版本及其它信息



此外,由于该网络服务器是装在仪器之中,因此能在支持该网络浏览器的任何操作系统中对它访问,而无需安装任何专门软件。并且还为限制访问提供口令保护和LAN 锁定。

网络接口便于您从远地设置、查错和维护您的系统。



用您选择的软件工作



undefined

      从而能节省您的时间和保护在硬件和软件上的投资。您可用SCPI直接编程,或使用与大多数流行开发环境和工具兼容的IVI和LabView软件驱动程序:

  • Agilent VEE Pro 及Agilent 测试和测量工具集(要求Microsoft®Visual Studio® .NET)
  • National Instruments 公司的LabVIEW, LabWindows/CVI, TestStand 和Switch Manager
  • Microsoft Visual Studio .NET,C/C++ 和Visual Basic 6



34980A产品细节图



混合装入34980A 模块,建立您自己的自定义配置



34980A主机可装入8个插入模块。您可按照开关和系统控制需要,混合装入各种模块,建立一个自定义的系统。并可在测量需要改变时增加或
更换模块。



undefined

undefined

34980A 数据采集器-产品技术参数

34980A-技术参数
34980A-技术参数1
34980A-技术参数2
34980A-技术参数3
34980A-技术参数4
34980A-技术参数5

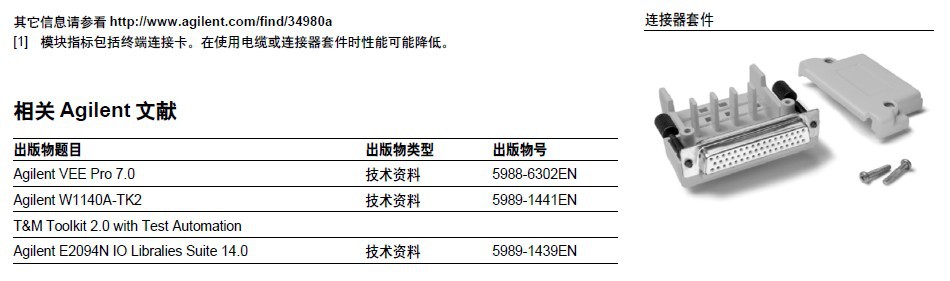

34980A-技术参数634980A 订购信息

undefined
undefined

undefined
34980
