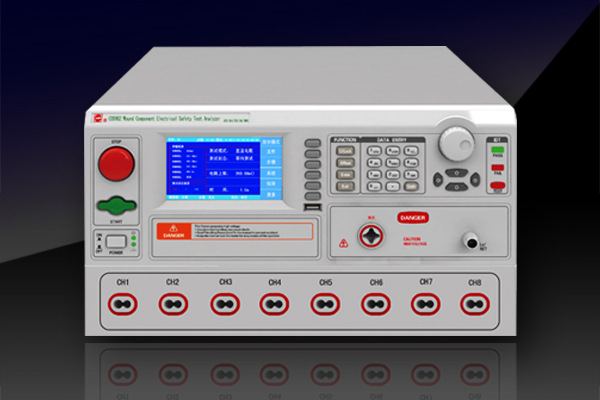

CS9982 绕线元件电气安规综合分析仪 产品介绍
CS9982集交流耐压、直流耐压、绝缘电阻、直流低电阻、8路扫描器于一体的线圈类产品安规测试仪；可对马达、变压器、电热丝、电磁阀等相关线圈类产品进行安规测试。根据设定的参数，可自动计算出Δ型/Y型三相电机的相电阻。8通道输出可一次完成多个产品的测试，大大节省测试时间及人工成本。
CS9982 绕线元件电气安规综合分析仪 性能特点
◆直流低电阻可选择两线或四线方式进行测试
◆直流电阻平衡判定，三相绕线马达的直流电阻不平衡时，极易导致旋转不平衡，长期使用后会造成品质不良，CS9982
可将绕组的值与小值相减，若没有过设定值则是良品，否则不良品
◆根据设定的参数，可自动计算出Δ型/Y型三相电机的相电阻耐压测试，具有ARC判定功能，能判定出线圈层间是否短路
◆高压测试具有GFI保护功能，在操作人员以外触电的情况下，GFI动能会立即切断测试仪的高压输出，保护人员安全
◆具有安全防电墙功能，能自动检测输入电源是否正确
◆具有自动稳压功能，不会因外接负载的不同而使输出电压变化，在测试时，测试仪自动调整输出电压到设定值
◆直流耐压及绝缘电阻测试完成后，测试仪能在0.2S内快速放电
◆输出电压具有欠压报警功能，如果输出电压异常，测试仪会给出报警信号
CS9982 绕线元件电气安规综合分析仪 技术参数
|
型号 |
CS9982 |
|||
|
ACW |
输出电压 |
范围 |
0.050kV～5.000kV |
|
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
输出功率 |
100VA（5.000kV/20mA） |
|||
|
额定电流 |
20mA |
|||
|
下限电流范围 |
0～20mA，0=不判断下限 |
|||
|
电流档位 |
200μA、2mA、20mA |
|||
|
输出波形 |
正弦波 |
|||
|
输出波形失真度 |
≤5%（空载或纯阻性负载） |
|||
|
波峰因数 |
1.3～1.5 |
|||
|
输出信号类型 |
线性功放驱动输出 |
|||
|
电压上升时间 |
0.0s，0.3s～999.9s，0=电压上升时间关 |
|||
|
测试时间 |
0.0s，0.3s～999.9s，0=连续测试 |
|||
|
电压下降时间 |
0.0s，0.3s～999.9s，0=电压下降时间关 |
|||
|
间隔时间 |
0.0s～999.9s，0=间隔时间关 |
|||
|
电弧侦测 |
0~9，0为关 |
|||
|
|
输出电压 |
范围 |
0.050kV～5.000kV |
|
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
输出功率 |
50W（5.000kV/10mA） |
|||
|
额定电流 |
10mA |
|||
|
下限电流范围 |
0～10mA，0=不判断下限 |
|||
|
纹波系数 |
≤5%（5kV/10mA） |
|||
|
放电时间 |
≤200ms |
|||
|
电压上升时间 |
0.0s，0.3s～999.9s 0=电压上升时间关 |
|||
|
测试时间 |
0.0s，0.3s～999.9s 0=连续测试 |
|||
|
电压下降时间 |
0.0s，0.3s～999.9s 0=电压下降时间关 |
|||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||
|
延时时间 |
0.0s～999.9s 0=延时时间关 |
|||
|
输出电压模式 |
N模式、G模式 |
|||
|
IR |
输出电压 |
范围 |
0.100kV～1.000kV |
|
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
上限设定值 |
10.00GΩ |
|||
|
下限设定值 |
9.999GΩ |
|||
|
小下限设定值 |
1MΩ |
|||
|
电压上升时间 |
0.0s，0.3s～999.9s 0=电压上升时间关 |
|||
|
测试时间 |
0.0s，0.3s～999.9s 0=连续测试 |
|||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||
|
自动切换档位 |
可设置为开、关 |
|||
|
放电时间 |
≤200ms |
|||
|
DCR |
范围 |
2mΩ～2kΩ |
||
|
精度 |
±1％ |
|||
|
测试速度 |
可设置为快速、中速、慢速 |
|||
|
测试时间 |
0.0s，0.3s～999.9s 0=连续测试 |
|||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||
|
自动切换档位 |
可设置为开、关 |
|||
