日本小野 FT-7200高性能FFT式手持转速表 ONOSOKKI转速表FT7200
FT-7200高性能FFT式手持转速表是一种小型，使用方便，高性能的手持式数字转速表。电机及各种旋转机械等发生的噪声或振动及磁场的变化等信号，FT-7200通过FFT(高速傅立叶变换)的运算，测量出其转速。对于声级计或振动传感器来的复杂信号，也能提取相当于转速的频率成分，运算显示转速。
对于装在设备中的电机等，旋转轴并不外露的机械，传统的测量方法很难对应的测量，使用FT-7200通过噪声或振动就很容易进行测量。不必在测定对象上粘贴反射标记膜片，或对旋转轴作额外的加工。而且，可以对应电机转速的上升/下降等过程中转速急剧变化时或发动机转速急加减速时等转速的追踪运算、显示。FT-7200使用电池工作，手持式便于携带，现场使用很方便。

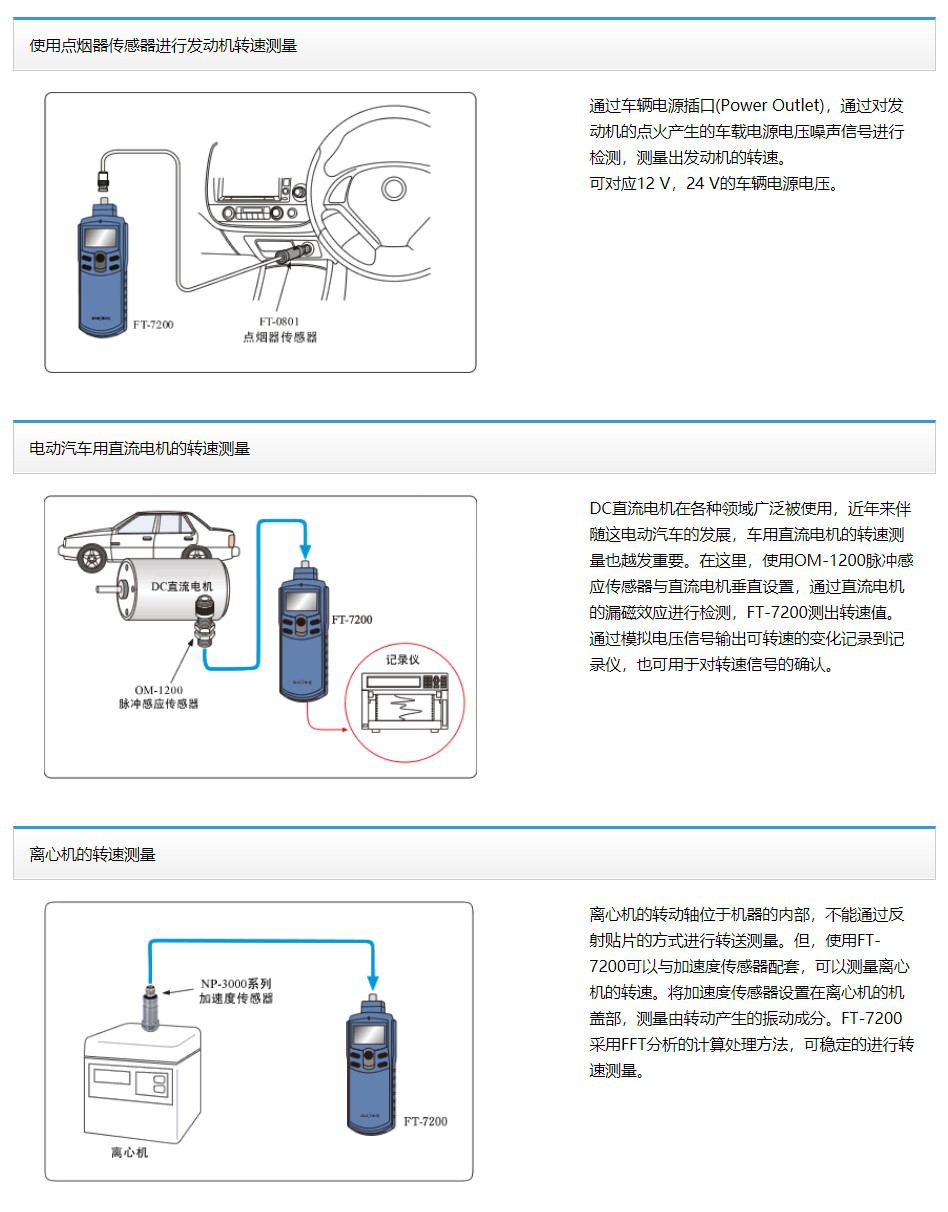

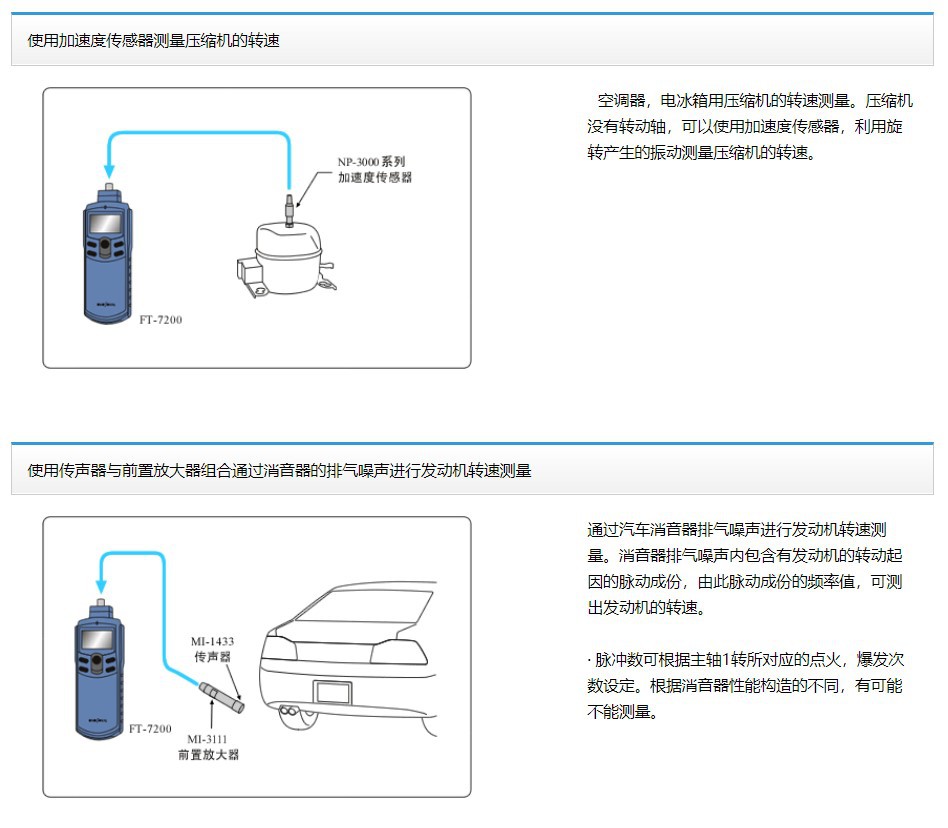

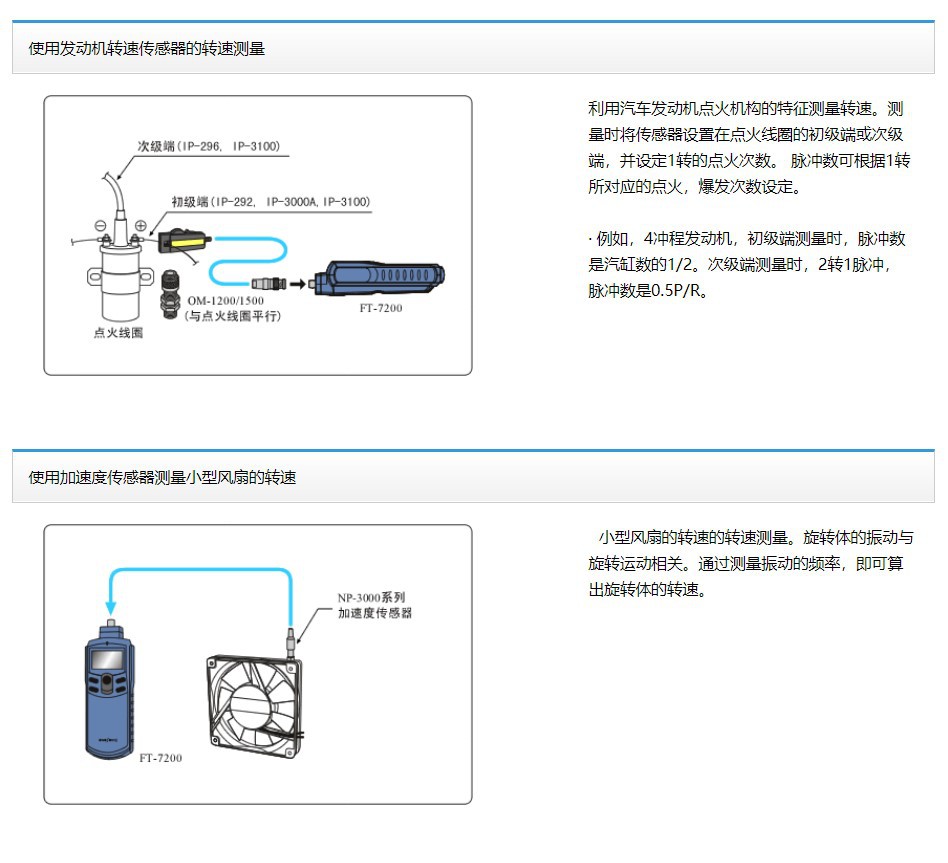

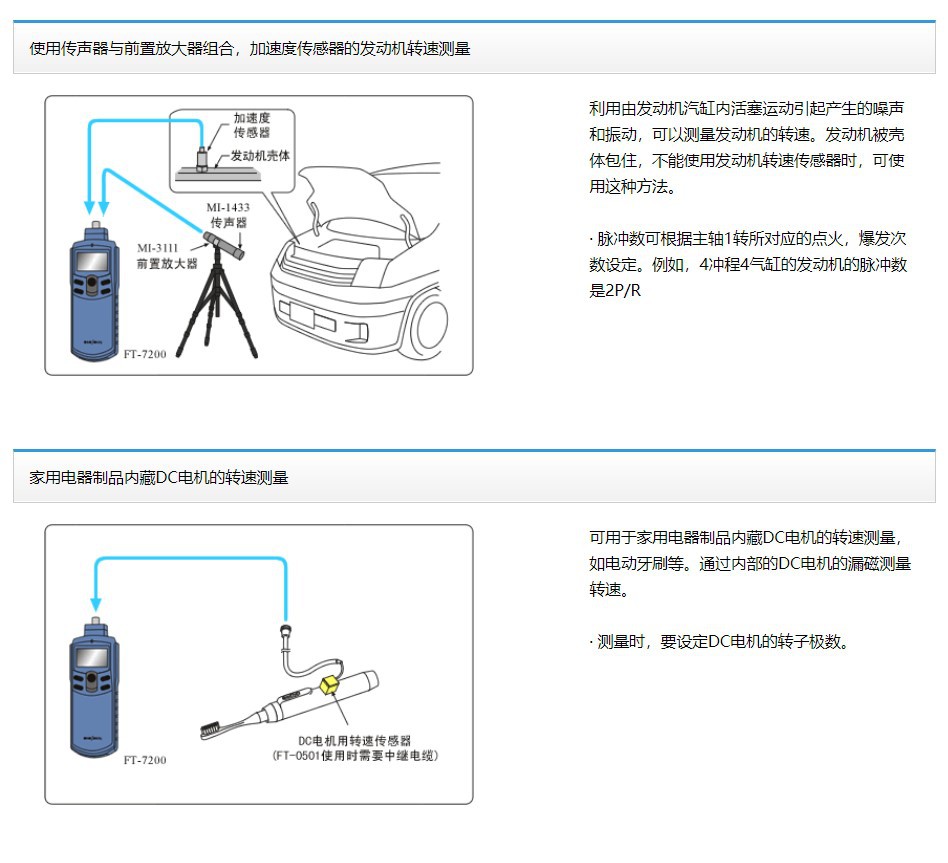

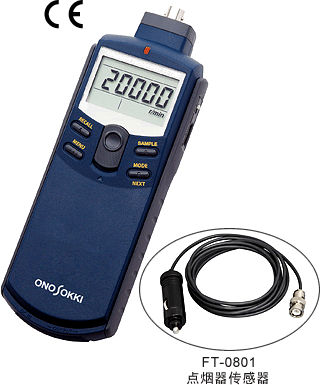

根据使用目的和需要与FT-7200配套组合使用的信号传感器(需另外购买)品种丰富对应面广，有多种选择。噪声信号用有传声器与前置放大器组合，声级计。振动信号用有加速度传感器和发动机振动传感器。磁场信号用有磁力线传感器。发动机的点火信号用有点火脉冲传感器。另外，还提供有通过车辆电源插口(Power Outlet)，取得由于发动机的点火产生的车载电源电压噪声信号的点烟器传感器(FT-801)。
FT-7200特点
- 采用FFT运算方式的小型手持式转速表
- 可以从5种测量模式中选择合适的算法
- 配有对应转速的上升/下降等过程中转速急剧变化时或急加减速时等转速测量的追踪运算算法
- 即使旋转轴装在设备内部，也可由声音及振动信号来检测转速，并运算显示
- 可以对小型(微型)电机的很细微的旋转轴或风扇的叶片之转速，非接触地进行测量

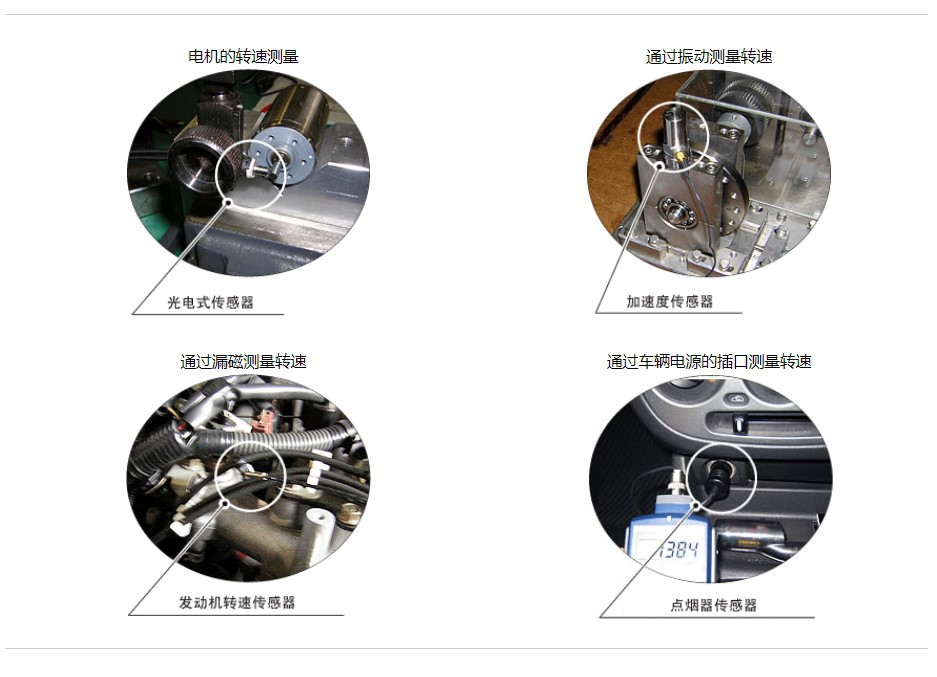

- 提供多种系列的传感器，可用于各种各样的转速测量
- 带有模拟信号输出功能，平均化处理功能
- 具有背光的液晶显示器(LCD)、用大型数字显示
FT-7200 测量模式

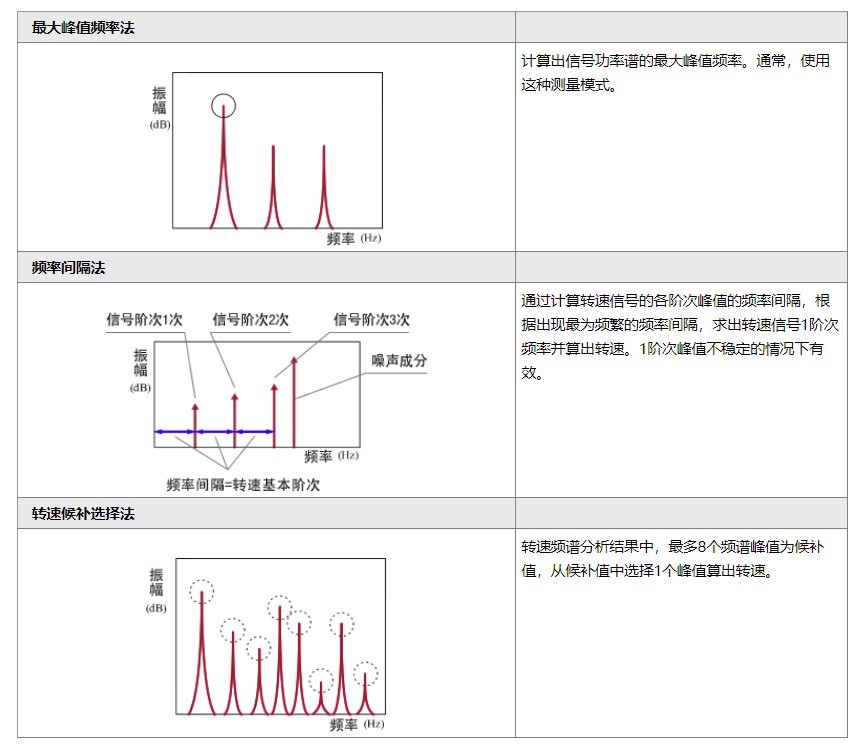

根据测量内容，可以从5种测量模式中选择合适的算法。A，B模式是一般定转速测量用算法。C，D，E模式是通过内部高速处理，追踪转速变化的算法。其中，C模式是在峰值不能直接判明时，正确预测峰值的转速测量算法。D模式是追踪峰值的转速测量算法。E模式是在8个峰值中寻找值的转速测量算法。
|
测量模式 |
MODE |
测量算法 |
|
定转速测量(Constant) (被测对象的转速相对比较稳定时有效)) |
A |
峰值频率法 |
|
B |
频率间隔法 |
|
|
变化转速测量(Active) (被测对象的转速为加速或减速时有效) |
C |
峰值频率法(追踪多个阶次峰值) |
|
D |
峰值频率法(追踪峰值) |
|
|
E |
峰值频率法(转速候补中选择) |

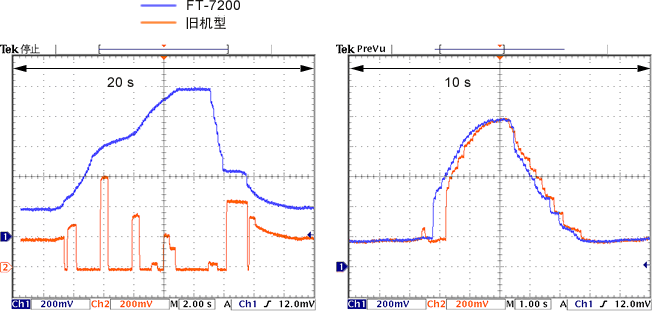

FT-7200的新测量模式C与旧机型比较，旧机型不能测量的被测对象的工作过程，测量模式C可以测量(左图)。另外，急加减速时的追踪性能也有明显提高(右图)。
FT-7200 简要规格
|
测量部分 |
||||
|
测量对象 |
DC直流电机，压缩机，发动机，一般旋转物体 |
|||
|
测量计算方式 |
FFT分析方式 |
|||
|
测量需时间 |
250 ms 以内 |
|||
|
输入信号频率范围（注意：以上是1P/R的条件下频率范围与转速的关系） |
2000 Hz 频率范围 |
30 ～ 2000 Hz(1,800 ～ 99,999 r/min) |
||
|
500 Hz 频率范围 |
7.5 ～ 500 Hz(450 ～ 30,000 r/min) |
|||
|
250 Hz 频率范围 |
3.75 ～ 250 Hz(225 ～ 15,000 r/min) |
|||
|
测量单位 |
r/min(转速) |
|||
|
测量精度 |
±2×转速分辨率(r/min)±1计数位 ※转速的测量精度与频率范围相关 |
|||
|
小转速分辨率 |
频率范围(Hz)÷ 6400 × 60 ÷设定脉冲数(P/R)
※测量转速值在加速或减速时分辨率会有下降。 |
|||
|
滤波器功能 |
根据设定的频率范围，进行采样滤波。转速限定于设定的频率范围内。 |
|||
|
平均处理 |
移动平均方式 |
|||
|
传感器灵敏度调整 |
传感器的灵敏度可使用本机右侧的旋钮进行调节 |
|||
|
检测部分 |
||||
|
匹配传感器（※某些发动机以及其他测量对象，由于类型结构的原因有可能不能正常地测量。） |
发动机转速 |
、、、IP-3100、 |
||
|
振动 |
、、 |
|||
|
噪声 |
|
|||
|
其他 |
漏磁传感器，LED反光传感器 |
|||
|
输入电压量程 |
5 V：Max ± 5 V |
|||
|
输入信号耦合 |
AC耦合 |
|||
|
传感器驱动电源 |
固定电流电源(2.4 ± 0.5 mA) |
|||
|
表示部分 |
||||
|
表示位数 |
5位 |
|||
|
数字高度 |
10.2 mm |
|||
|
显示器 |
LCD、7段、带背光 |
|||
|
显示更新时间 |
1 ± 0.2 秒 |
|||
|
显示分辨率 |
1 r/min |
|||
|
测量模式 |
||||
|
CNS(Constant) |
Mode A、B：适用于测量对象的转速变化状态比较稳定的转速测量。 |
|||
|
ACT(Active) |
Mode C、D、E：适用于测量对象的转速加速减速变化状态下的转速测量(转速急速变化时有可能不能测量)。 |
|||
|
测量结果模拟输出 |
||||
|
【REVO】转速信号模拟输出 |
输出内容 |
转速表示值 |
||
|
电压范围 |
0 ～ 1 V/0 ～ F.S.(F.S.可任意设定) |
|||
|
转换方式 |
10 bit D/A 数模转换方式 |
|||
|
线性度 |
±1％ of F.S. |
|||
|
输出更新时间 |
250 ms 以内 |
|||
|
温度稳定度 |
±0.05％ of F.S./℃(Zero ＆ Span) |
|||
|
设定精度 |
±0.5 ％ of F.S.(出时的调试精度、Zero ＆ Span) |
|||
|
负载阻抗 |
100 kΩ 以上 |
|||
|
输出插口 |
小型插口(φ2.5) |
|||
|
【SIG】监控信号模拟输出 |
输出内容 |
经过波形整形的传感器信号 |
||
|
负载阻抗 |
100 kΩ 以上 |
|||
|
输出插口 |
小型插口(φ2.5/与REVO输出共用) |
|||
|
脉冲信号输出 |
||||
|
输出内容 |
由FFT分析计算出的转速相关频率脉冲。 |
|||
|
输出电压 |
Lo:1 V 以下，Hi：4.5 V 以上(无负载时) |
|||
|
输出更新时间 |
A,B测量模式(Constant)：500 ms 以内 |
|||
|
负载阻抗 |
100 kΩ 以上 |
|||
|
输出插口 |
小型插口(φ2.5/与REVO输出共用) |
|||
|
一般规格 |
||||
|
电源 |
7号电池4个，或适配器(选购件) |
|||
|
连续使用时间 |
约6小时(显示器背光关闭) (*1) NP系列传感器使用时，需要提供传感器驱动电流，比较费电，建议使用外接电源。 |
|||
|
电池剩余电量低下表示 |
约4.2 V时指示灯亮 |
|||
|
使用温度范围 |
0～＋40 ℃ |
|||
|
保存温度范围 |
－10℃～＋50 ℃ |
|||
|
使用湿度范围 |
35 ～ 85 % RH(不结露) |
|||
|
保存湿度范围 |
35 ～ 85 % RH(不结露) |
|||
|
外形尺寸 |
189.5(L)× 66(W)× 47.5(D)mm |
|||
|
重量 |
约280 g |
|||
|
附属品 |
7号碱性电池4个，携带盒，使用说明书 |
|||
FT-7200选购件
|
|
|
|
发动机转速传感器 |
|
|
|
|
|
|
|
DC电机用(漏磁)传感器 |
|
|
|
|
|
*NP-2000系列使用时需另配电荷放大器。 |
|
|
|
|
|
点火脉冲传感器 |
|
|
|
电压：12 V，24 V |
|
|
|
|
|
|
|
磁性支架及测量夹具 |
测量三角架 |
AC电源适配器 |
信号电缆(2 m) |
|
|
|
输入：AC100～240 V 输出：DC 5.9 V / 3.5 A |
模拟，脉冲信号兼用 |
为了提高性能，可能不经预告而变更外形及规格，请谅解。
