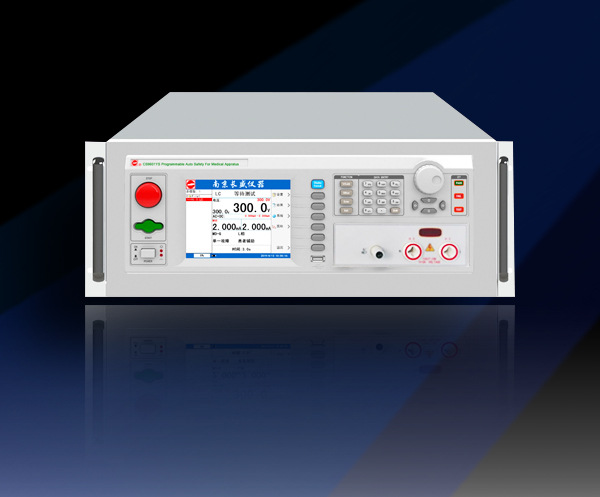

南京长盛 CS9930BSI 智能安规综合分析仪
CS9930BSI智能安规综合分析仪 性能特点
◆采用5.6寸TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
泄露测试MD网络
◆ MD- A符合的标准：GB/T12113-2003(IEC60990：1999)、 GB4793.1-2007(IEC61010-1：2001)
CS9930BSI 智能安规综合分析仪 技术参数
CS9930BSI
测试模式
AC/DC/IR//LC
ACW（交流耐压测试）
输出
范围
0.050kV～5.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
500VA（5.000kV/100mA）
额定电流
100mA
下限电流范围
0～100mA,0=不判断下限
电流档位
200uA、2mA、20mA、100mA
输出波形
正弦波
输出波形失真度
≤5%（空载或纯阻性负载）
波峰因数
1.3～1.5
输出信号类型
线性功放
电压上升时间
0，0.3s～999.9s， 0=电压上升时间关
测试时间
0，0.3s～999.9s， 0=连续测试
电压下降时间
0，0.3s～999.9s， 0=电压下降时间关
间隔时间
0.0s～999.9s， 0=间隔时间关
电弧侦测
0~9， 0为关
DCW(直流耐压测试)
输出
范围
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
120W（6.000kV/20mA）
额定电流
20mA
下限电流范围
0～20mA,0=不判断下限
电流档位
2uA、20uA、200uA、2mA、20mA
纹波系数
≤5%（6kV/20mA）
放电时间
≤200ms
电压上升时间
0，0.3s～999.9s，0=电压上升时间关
测试时间
0，0.3s～999.9s，0=连续测试
电压下降时间
0，0.3s～999.9s，0=电压下降时间关
间隔时间
0.0s～999.9s，0=间隔时间关
IR（绝缘电阻）
输出电压设定
0.100kV～2.500kV 解析度：1V volts/Step
电阻上限设定
范围：(0～50000)MΩ 0=Disable
电阻下限设定
范围：(1～49999)MΩ
测试时间
0，0.3s～999.9s，0=连续测试
间隔时间
0.0s～999.9s，0=间隔时间关
缓升时间
0， 0.3s～999.9s，0=电压上升时间关
电阻表
解析度：
LC（泄漏电流）
输出
范围
30.0V～300.0V
精度
±（2％读值+1V）
分辨率
0.1V
输出功率
300VA
电流档位
200uA、2mA、20mA
检波方式
AC、RMS、PEAK、DC
电流上限设定
0.1uA~20.00mA
电流下限设定
0.1uA~电流上限
电压上升时间
0，0.3s～999.9s 0=电压上升时间关
测试时间
0，0.3s～999.9s 0=连续测试
间隔时间
(0.0～999.9)s 0=间隔时间关
耐压电压表
范围
0.050kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
显示数值
均方根值
耐压电流表
测量范围
0.001uA ～ 100.0mA
分辨率
2uA档：0.001uA、20uA档：0.01uA、200uA档：0.1uA
测量精度
±（2%+5个字）
泄漏电流表
测量范围
0.1uA ～ 20.00mA
分辨率
200uA档：0.1uA、2mA档：1uA、20mA档：10uA
测量精度
AC
I≥50 uA ±（2%+5个字）
AC+DC
I≥50 uA ±（2%+5个字）
DC
I≥50 uA ±（2%+5个字）
PEAK
I≥50 uA ±（2%+5个字）
泄漏电压表
范围
30.0V~300.0V
精度
±(2%+1V)
分辨率
0.1V
显示数值
均方根值
计
范围
0～999.9s
分辨率
0.1s
精度
±（1%+50ms）
记忆组
50
测试步
99
输入电源电压
220V
CS9930BSI 智能安规综合分析仪 配件信息
名称
型号
类型
描述
程控高压测试棒
CS26009-1
标配
1根
程控高压测试夹
CS26009-2
标配
1根
程控电流测试夹
CS26009-3
标配
1根
接地附件（红色）
CS26011-1
标配
1根
接地附件（黑色）
CS26011-2
标配
1根
综合测试盒
CS26017-1
标配
1个
电源线
CS26031-1
标配
1根
数据连接线
CS26023-1
标配
1根
USB接口线
CS26027-1
选配
1根
耐压点检盒
CS26032
选配
1个
接地点检盒
CS26035
选配
1个
◆测试仪可把测试结果以EXCEL表格的格式存储在U盘中。
◆可通过U盘进行软件升级。
◆泄漏电流提供AC,AC+DC, PEAK, DC四种检波方式。
◆采用DDS数字信号合成技术，产生、稳定、纯净、低失真的正弦波。
◆可调高压上升、下降时间，可适应不同测试对象要求。
◆ 具体两种电弧侦测方式可选择：电流方式、等级方式。
◆ 测试结果可同步保存，支持详细完整的统计操作。
◆ 支持客户在线编辑测试条件，便于客户智能化、精细化管理。
◆ 具有双频综合测试，频率范围50 Hz、60 Hz。
◆ 人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
◆ 完备的操作帮助提示，可有效提高用户使用效率。
◆ 中英文双语操作界面，适应不同用户的需求。
◆ 交流电流小分辨率0.1μA，直流电流小分辨率0.001μA。
◆ 选配上位机，可支持扫码枪功能。
◆ 标配PLC接口，RS232接口，选配LAN接口、RS485接口、USB接口。
◆ MD- B符合的标准：GB/T12113-2003(IEC60990：1999)、 GB4793.1-2007(IEC61010-1：2001)、
GB4706.1-2005(IEC60335-1：2004)、 GB4943.1-2011(IEC60950-1：2005)、
GB8898-2011(IEC60065：2005)、 GB7000.1-2015(IEC60598-1：2014)
◆ MD- C符合的标准：GB/T12113-2003(IEC60990：1999)、 GB7000.1-2015(IEC60598-1：2014)
◆ MD- D符合的标准：GB4793.1-2007(IEC61010-1：2001)
◆ MD- E符合的标准：GB4943.1-2011(IEC60950-1：2005)、 GB4793.1-2007(IEC61010-1：2001)、
◆ MD- F符合的标准：GB7000.1-2015(IEC60598-1：2014)
电压
电压
1MΩ～9.999MΩ为0.001MΩ 10MΩ～99.99MΩ为0.01MΩ
100MΩ～999.9MΩ为0.1MΩ 1000MΩ～9999MΩ为1MΩ
10000MΩ～50000MΩ为10MΩ
范围及精度：
0.100kV～0.300kV: 测量范围：(1-1000)MΩ
精度：±（10%读值+2个字）
0.301kV～0.500kV： 测量范围：(1～5000)MΩ
精度：小于1000MΩ为±（5%读值+2个字）
大于1000MΩ为±（10%读值+2个字）
0.501kV～2.500kV: 测量范围：(1～50000)MΩ
精度：小于1000MΩ为±（5%读值+2个字）
1000MΩ～9999MΩ为±（10%读值+2个字）
10000MΩ～50000MΩ±（15%读值+2个字）
电压
2mA档：1uA、 20mA档：10uA、100mA档：100uA
2mA档：1uA、 20mA档：10uA
时
器
