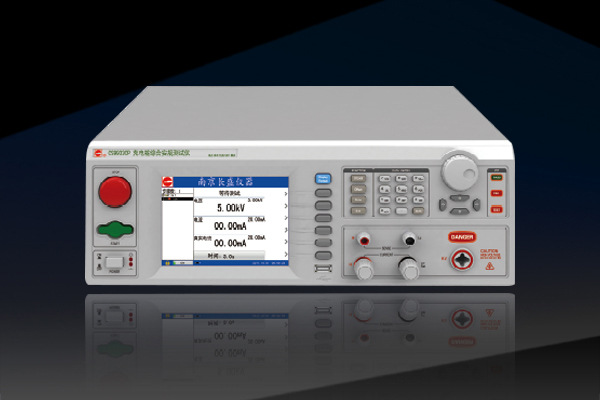

南京长盛 CS9933CP 充电桩安规综合测试仪
CS9933CP 充电桩安规综合测试仪 产品简介
当前我国电动汽车已经进入快速增长的时期，与之相应的充电桩亦进入快速增长的时期；而与之相适应的测试设备远远不能跟随相应的增长，特别的安全测试设备。为了解决电桩的安全测试需要，我公司推出充电装综合安规测试仪CS99系列。该系列测试仪集交流耐压、直流耐压、绝缘电阻及直流接地电阻于一体，可根据设定的参数自动完成四项参数的测试。
CS9933CP 充电桩安规综合测试仪 性能特点
◆直流接地电阻测试输出电流可达60A
◆直流电阻测试可设置电阻报警值，亦可设置测试电压报警值
◆直流接地电阻输出电流采用负反馈技术，使输出的电流稳定
◆纹波系数小于0.5%
◆绝缘电阻输出电压可达2.5kV，可满GB18384.1-2015中对绝缘电阻测试的要求
◆采用65k色800*480分辨率的5.6寸彩色液晶屏同时显示每个通道的测试参数，显示醒目、直观
◆集ACW、DCW、IR、GR四项测试功能于一体，可一次设定自动完成测试
◆直流耐压及绝缘电阻测试完成后，测试仪能在0.2秒内快速放电，保护操作者的安全
◆线性功放驱动输出正弦波电压(电流)，波峰因数在1.3～1.5范围内
◆标配RS232、PLC接口
CS9933CP 充电桩安规综合测试仪 技术参数
|
型号 |
CS9933CP |
||||
|
ACW |
输出 |
范围 |
0.050kV～5.000kV |
||
|
精度 |
±（2％读值+5V） |
||||
|
分辨率 |
1V |
||||
|
输出功率 |
500VA（5.000kV/100mA） |
||||
|
额定电流 |
100mA |
||||
|
下限电流范围 |
0～100mA,0=不判断下限 |
||||
|
电流档位 |
200uA、2mA、20mA、100mA |
||||
|
输出波形 |
正弦波 |
||||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
||||
|
波峰因数 |
1.3～1.5 |
||||
|
输出信号类型 |
DDS+功放 |
||||
|
电压上升时间 |
0，0.3s～999.9s 0=电压上升时间关 |
||||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
||||
|
电压下降时间 |
0，0.3s～999.9s 0=电压下降时间关 |
||||
|
间隔时间 |
0，0s～999.9s 0=间隔时间关 |
||||
|
|
输出 |
范围 |
0.050kV～6.000kV |
||
|
精度 |
±（2％读值+5V） |
||||
|
分辨率 |
1V |
||||
|
输出功率 |
120W（6.000kV/20mA） |
||||
|
额定电流 |
20mA |
||||
|
电流档位 |
2uA、20uA、200uA、2mA、20mA |
||||
|
纹波系数 |
≤5%（6kV/20mA） |
||||
|
放电时间 |
≤200ms |
||||
|
充电电流 |
20mA |
||||
|
电压上升时间 |
0，0.3s～999.9s 0=电压上升时间关 |
||||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
||||
|
电压下降时间 |
0，0.3s～999.9s 0=电压下降时间关 |
||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||||
|
延时报警时间 |
0，0.3s～999.9s 0=延时报警时间关 |
||||
|
|
输出电压 |
范围 |
0.100kV～2.500kV |
||
|
精度 |
±（2％读值+5V） |
||||
|
分辨率 |
1V |
||||
|
上限设定值 |
50000MΩ |
||||
|
下限设定值 |
49999MΩ |
||||
|
小下限设定值 |
1MΩ |
||||
|
电压上升时间 |
0，0.3～999.9s 0=电压上升时间关 |
||||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
||||
|
间隔时间 |
0，0.3~999.9s 0=间隔时间关闭 |
||||
|
自动切换档位 |
可设置为开、关 |
||||
|
放电时间 |
≤200ms |
||||
|
GR |
输出电流 |
范围 |
5.0A～60.0A（DC） |
||
|
精度 |
±（2％读值+0.2A） |
||||
|
分辨率 |
0.01A |
||||
|
输出功率 |
540W（60A/0.15Ω） |
||||
|
输出电流 |
60A |
||||
|
电阻上限设定值 |
|
||||
|
输出波形 |
直流 |
||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||||
|
计 |
范围 |
0～999.9s |
|||
|
分辨率 |
0.1s |
||||
|
精度 |
±（0.1%+50ms） |
||||
