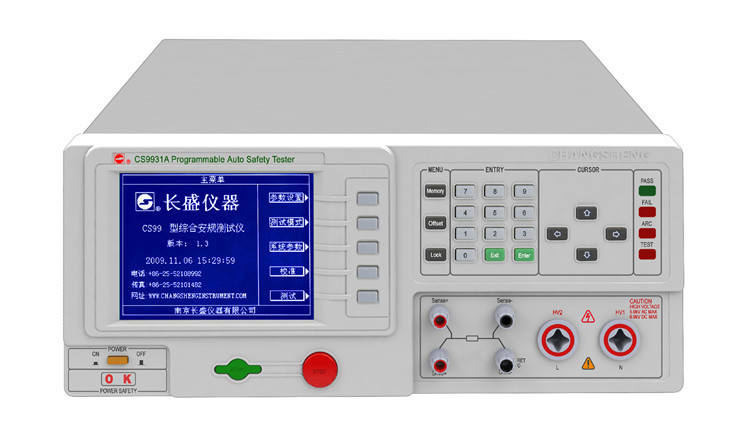

南京长盛 CS9931A 程控安规综合测试仪 －程控交直流耐压、泄漏、绝缘测试仪（四合一）
· 耐压: ( 0.500~5.000)kV(AC) (0.500~6.000)kV(DC)
· 电流范围：（0.01~40.00/20.00）mA(AC /DC)
· 接地： 3.00-30.00A/电阻测试：(10.0~510.0 )mΩ
· 泄漏：(30.0~300.0)V ·泄漏电流：0.1uA~20mA
· 泄漏功率基本配置：300VA
CS9931A安规综合测试仪集交流耐压、直流耐压、接地电阻、泄漏电流于一体。在复位状体可一次把4项测试参数设定完成，只按一次启动键即可完成有参数的测试。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测试。
CS9931A 产品性能
◆采用320*240绘图型液晶显示器显示，人性化的界面设计易于操作。
◆具有中、英文显示界面，可满足不同用户的不同需要。
◆恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
◆具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。
◆过零启动可防止被测试件损坏。
◆电压按时间梯度上升，寻找击穿点分析。
◆可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。
◆泄漏电流测试采用真有效值转换，可适合各种不同的负载。
◆具有电弧侦测测试功能。
◆具有GFI保护功能。
◆测试模式可任意设置。
◆输出电压频率50Hz/60Hz可选。
◆接地电阻采用四端测量法可消除接触电阻对测量结果的影响。
◆可预先设置保存测试参数：可设置50个文件，每个文件可设置8个测试步。
◆具有键盘锁，保护测试参数不被操作人员修改。
◆前面板软件校准，不用打开即可进行参数校准。
◆标配PLC接口，选配RS232C、RS485接口。
CS9935 产品应用
1、家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
2、仪器仪表：示波器、信号发生器、直流电源、开关电源等
3、电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等
4、办公设备：电脑、 验钞机、打印机、复印机等
CS9935 适用标准
IEC60335、GB4706.1、UL60335 家用和类似用途电器的安全 部分：通用要求
UL60590、GB4943、IEC60590 信息技术设备
UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求
IEC61010、GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
CS9935 主要技术参数
|
型号 |
CS9931A |
|
输入特性 |
单相50Hz 220Vac ±10% |
|
交流耐压 |
5kVac @20mA 电压稳定度：±（1%输出值+5V） |
|
输出电压设定 |
0.050kV～5.000kV 解析度：1V volts/Step 精度： ±（1％读值+5V）电压≥1.000kV ±（2％读值+5V）电压<1.000kV |
|
漏电流上限设定 |
范围：0.01-20.00mAac 解析度：0.01mA/Setp |
|
漏电流下限设定 |
范围：0-9.999mAac 解析度：0.001mA/Setp |
|
测试时间 |
0.1-999.9秒 0=连续 |
|
间隔时间 |
0.1-999.9秒 0=测试时间到，测试仪自动停止 |
|
缓升时间 |
0.5-999.9秒 0=缓升时间关 |
|
缓降时间 |
0.5-999.9秒 0=缓降时间关 |
|
电弧侦测测试时间 |
0-999.9秒 0＝Disable |
|
电压表 |
0.00-5.000kV |
|
解析度：1 V 精度： ±（1％读值+5V）电压≥1.000kV ±（2％读值+5V）电压<1.000kV |
|
|
电流表 |
0.000-20.00mA |
|
分辨率：≤ 2mA为0.001mA，> 2mA为0.01mA 精度：±（2%读值+2个字） |
|
|
计时器 |
0-999.9秒 解析度：0.1秒，精密度：±1% |
|
记意组 |
50组 |
|
测试步 |
8步 |
|
电弧侦测设置 |
0-40.00mAac 0=关 |
|
直流耐压 |
6kVac @10mA 电压稳定度：±（1%输出值+5V） |
|
输出电压设定 |
0.050kV～6.000kV 解析度：1V volts/Step 精度： ±（1％读值+5V）电压≥1.000kV ±（2％读值+5V）电压<1.000kV |
|
漏电流上限设定 |
范围：0.01-10.00mA 解析度：0.01mA/Setp |
|
漏电流下限设定 |
范围：0-9.999mA 解析度：0.001mA/Setp |
|
电压表 |
0.00-6.000kV 解析度：1 V 精度： ±（1％读值+5V）电压≥1.000kV ±（2％读值+5V）电压<1.000kV |
|
电流表 |
0.000-10.00mA |
|
分辨率：￡ 2mA为0.001mA，> 2mA为0.01mA 精度：±（2%读值+2个字） |
|
|
缓升时间 |
0.5-999.9秒 0=缓升时间关 |
|
缓降时间 |
0.5-999.9秒 0=缓降时间关 |
|
电弧侦测测试时间 |
0-999.9秒 0＝Disable |
|
计时器 |
0-999.9秒 解析度：0.1秒，精密度：±1% |
|
记意组 |
50组 |
|
测试步 |
8步 |
|
电弧侦测设置 |
0-20.00mAac 0=关 |
|
绝缘电阻 |
1kVac @9999MΩ 电压稳定度：±（1%输出值+5V） |
|
输出电压设定 |
0.100kV～1.000kV 解析度：1V volts/Step |
|
电阻上限设定 |
范围：0～9999MΩ 0=Disable 解析度：1MΩ/Setp |
|
电阻下限设定 |
范围：1～9999MΩ 解析度：1MΩ/Setp |
|
测试时间 |
0.1-999.9秒 0=连续 |
|
间隔时间 |
0.1-999.9秒 0=测试时间到，测试仪自动停止 |
|
缓升时间 |
0.5-999.9秒 0=缓升时间关 |
|
电压表 |
0.00-1.000kV 解析度：1 V 精度： ±（2％读值+5V） |
|
电阻表 |
0～9999MΩ |
|
解析度： 1MΩ～9.999MΩ为0.001MΩ 10MΩ～99.99MΩ为0.01MΩ 100MΩ～999.9MΩ为0.1MΩ 1000MΩ～9999MΩ为1MΩ 范围及精度： 0.100kV～0.300kV: 测量范围：1-1000MΩ 精度：±（10%读值+2个字） 0.301kV～0.500kV： 测量范围：1～5000MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） 0.501kV～1.000kV: 测量范围：1～9999MΩ 精度：小于1000MΩ为±（5%读值+2个字） 大于1000MΩ为±（10%读值+2个字） |
|
|
计时器 |
0-999.9秒 |
|
解析度：0.1秒，精密度：±1% |
|
|
记意组 |
50组 |
|
测试步 |
8步 |
|
接地电阻 |
30Aac @150mΩ 电流稳定度：±（1%输出值+0.1A） |
|
输出电流设定 |
3.00A～30.00A 解析度：0.01A/Step |
|
电阻上限设定 |
范围：1～510.0mW 解析度：0.1 mΩ |
|
电阻下限设定 |
范围：0～510.0mW 0＝Disable解析度：0.1 mΩ |
|
电流表 |
0～30.00A 解析读：解析度：0.01A/Step 精度： ±(2%的读值＋0.1A) |
|
电阻表 |
0～510mW解析度：0.1 mΩ |
|
测试时间 |
0.1-999.9秒 0=连续 |
|
间隔时间 |
0.1-999.9秒 0=测试时间到，测试仪自动停止 |
|
泄漏电流 |
300Vac/6kW @20mA (外接隔离变压器电源) |
|
输出电压设定 |
30.0V～300.0V 解析度：0.1V/Step |
|
电流上限设定 |
范围：0～20.00mA 解析度：0.01mA
|
|
电流下限设定 |
范围：0～20.00mA 解析度：0.01mA 精度： ±(2%的读值＋2V) |
|
电压表 |
0-300.0V 解析度：0.1 V 精度： ±（2％读值+2V） |
|
电流表 |
0.000-20.00mA |
|
分辨率：200.0uA档为0.1uA，2mA档为0.001mA 20mA档为0.01mA 精度：±（2%读值+2个字） |
|
|
测试时间 |
0.1-999.9秒 0=连续 |
|
间隔时间 |
0.1-999.9秒 0=测试时间到，测试仪自动停止 |
CS9935 订购信息
|
名称
|
型号
|
|
类型
|
描述
|
|
程控高压测试棒
|
CS26009-1
|
|
标配
|
1个
|
|
程控高压测试夹
|
CS26009-2
|
|
标配
|
1个
|
|
程控电流测试夹
|
CS26009-3
|
|
标配
|
1个
|
|
接地附件（红色）
|
CS26011-1
|
|
标配
|
1个
|
|
接地附件（黑色）
|
CS26011-2
|
|
标配
|
1个
|
|
安规综合测试仪附件
|
CS26017-1
|
|
标配
|
1个
|
|
电源线
|
CS26031-1
|
 |
标配
|
1个
|
|
数据连接线
|
CS26023-1
|
|
选配
|
1个
|
|
USB接口电缆
|
CS26027-1
|
|
选配
|
1个
|
|
耐压点检盒
|
CS26032
|
|
选配
|
1个
|
|
泄漏点检盒
|
CS26033
|
|
标配
|
1个
|
|
绝缘点检盒
|
CS26034
|
|
选配
|
1个
|
|
接地点检盒
|
CS26035
|
|
选配
|
1个
|
