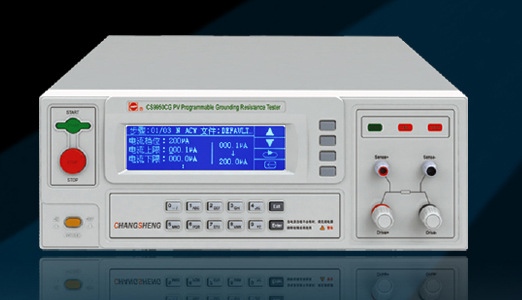

CS9950DG 光伏接地阻抗测试仪
南京长盛 CS9950DG 光伏接地阻抗测试仪
CS9950CG-1是我公司针对光伏行业推出的接地电阻测试仪，其输出电流可达40A，电流的稳定度达±1％，电流测试精度达±1.5％；可满足光伏系统接地电阻测试的需求。
CS9950DG 光伏接地阻抗测试仪 性能特点

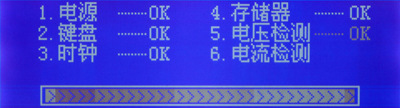

1、采用240*64字符型液晶显示器显示，显示参数醒目、直观。
2、恒流输出：输出电流稳定率范围在1%内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
3、具有开路报警功能。
4、采用四端法测量，消除接触电阻的影响。
5、可设置电阻偏移。
6、具有电阻上限、下限报警功能，避免因测试线开路对被测时件造成误判；
7、设置参数具有掉电记忆功能。
8、测试参数具有保持功能。
9、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
10、具有键盘锁，保护测试参数不被操作人员修改。
11、前面板软件校准，不用打开即可进行参数校准。
12、标配PLC和RS232C接口，选配RS485、USB接口。
CS9950DG 光伏接地阻抗测试仪 性能
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频电流源使用；是安规行业具有频率连续可调的测试仪之一。
4、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
5、PLC接口测试信号即可输出24V电平,亦可输出触点。
6、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。
应用领域
光伏系统接地连接性测试
适用标准
IEC61215-2005、IEC61646-2008、IEC617302-2004、UL1703-2004
CS9950DG 光伏接地阻抗测试仪 技术参数
|
型号 |
CS9950CG |
CS9950CG-1 |
CS9950DG |
|||
|
GR |
输出电流 |
范围 |
3.00A～32.00A |
3.00A～40.00A |
5.00A~60.00A |
|
|
精度 |
±（1.5％读值+0.2A） |
|||||
|
分辨率 |
0.01A |
|||||
|
输出功率 |
153.6W（32A/0.15Ω） |
240W（40A/0.15Ω） |
540W（60A/0.15Ω） |
|||
|
输出电流 |
32A |
40A |
60A |
|||
|
电阻上限设定值 |
（32A÷电流设定值）×150mΩ |
（40A÷电流设定值）×150mΩ |
（60A÷电流设定值）×150mΩ |
|||
|
输出波形 |
正弦波 |
|||||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
|||||
|
波峰因数 |
1.3～1.5 |
|||||
|
输出信号类型 |
DDS+功放 |
|||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
|||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||
|
接地 |
测量范围 |
3.00A～32.00A |
3.00A～40.00A |
5.00A~60.00A |
||
|
分辨率 |
0.01A |
|||||
|
精度 |
±（1.5％读值+0.2A） |
|||||
|
显示值 |
均方根值 |
|||||
|
接地 |
范围 |
0～510mΩ |
||||
|
精度 |
电流<5.00A时为±（3％读值+3mΩ） |
|||||
|
分辨率 |
0.1mΩ |
|||||
|
测量法 |
四端法 |
|||||
|
计时器 |
范围 |
0～999.9s |
||||
|
分辨率 |
0.1s |
|||||
|
精度 |
±（0.1%+50ms） |
|||||
CS9950DG 光伏接地阻抗测试仪 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|
接地附件（红色） |
CS26011-3 |
|
标配 |
1个 |
|
接地附件（黑色） |
CS26011-4 |
|
标配 |
1个 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1个 |
|
USB接口电缆 |
CS26027-1 |
|
选配 |
1个 |
|
接地点检盒 |
CS26035 |
|
选配 |
1个 |
