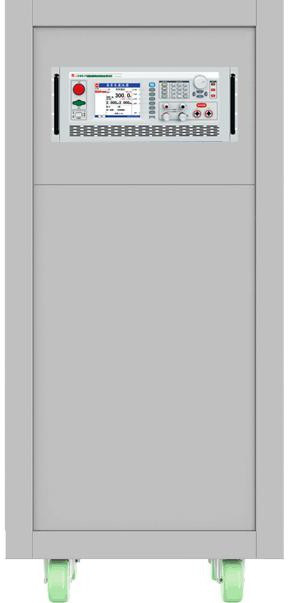

南京长盛 CS9949ASI-1K 智能安规综合分析仪

本系列程控耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能，配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB，可方便的与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。

 CS9949ASI-1K 智能安规综合分析仪 性能特点

◆ 采用5.6寸TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
◆ 测试仪可把测试结果以EXCEL表格的格式存储在U盘中。
◆ 可通过U盘进行软件升级。
◆ 采用DDS数字信号合成技术，产生、稳定、纯净、低失真的正弦波。
◆ 可调高压上升、下降时间，可适应不同测试对象要求。

◆ 具体两种电弧侦测方式可选择：电流方式、等级方式。

◆ 测试结果可同步保存，支持详细完整的统计操作。
◆ 支持客户在线编辑测试条件，便于客户智能化、精细化管理。
◆ 具有双频综合测试，频率范围50 Hz、60 Hz。
◆ 人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
◆ 完备的操作帮助提示，可有效提高用户使用效率。
◆ 中英文双语操作界面，适应不同用户的需求。
◆ 交流电流小分辨率0.1μA，直流电流小分辨率0.001μA。
◆ 选配上位机，可支持扫码枪功能。
◆ 标配PLC接口，RS232接口，选配LAN接口、RS485接口、USB接口。

 CS9949ASI-1K智能安规综合分析仪 应用领域

 CS9949ASI-1K智能安规综合分析仪 适用标准

 CS9949ASI-1K智能安规综合分析仪 技术参数

型号				CS9949ASI-1K
测试模式				AC/DC/IR/GR/LC/PW/LR
AC（交流耐压测试）
输出 电压	范围			0.050kV～5.000kV
	精度			±（2％读值+5V）
	分辨率			1V
输出功率				250VA（5.000kV/50mA）
额定电流				50mA
下限电流范围				0～50mA,0=不判断下限
电流档位				200uA、2mA、20mA、50mA
输出波形				正弦波
输出波形失真度				≤5%（空载或纯阻性负载）
波峰因数				1.3～1.5
输出信号类型				线性功放
电压上升时间				0，0.3s～999.9s，0=电压上升时间关
测试时间				0，0.3s～999.9s，0=连续测试
电压下降时间				0，0.3s～999.9s，0=电压下降时间关
间隔时间				0.0s～999.9s，0=间隔时间关
电弧侦测				0~9， 0为关
DC(直流耐压测试)
输出 电压		范围		0.050kV～6.000kV
		精度		±（2％读值+5V）
		分辨率		1V
输出功率				120W（6.000kV/20mA）
额定电流				20mA
下限电流范围				0～20mA,0=不判断下限
电流档位				2uA、20uA、200uA、2mA、20mA
纹波系数				≤5%（6kV/20mA）
放电时间				≤200ms
电压上升时间				0，0.3s～999.9s，0=电压上升时间关
测试时间				0，0.3s～999.9s，0=连续测试
电压下降时间				0，0.3s～999.9s，0=电压下降时间关
间隔时间				0.0s～999.9s，0=间隔时间关
IR（绝缘电阻）
输出电压设定				0.100kV～1.000kV  解析度：1V volts/Step
电阻上限设定				范围：(0～9999)MΩ  0=Disable
电阻下限设定				范围：(1～9999)MΩ
测试时间				0，0.3s～999.9s，0=连续测试
间隔时间				0.0s～999.9s，0=间隔时间关
缓升时间				0， 0.3s～999.9s，0=电压上升时间关
电阻表				解析度： 1MΩ～9.999MΩ为0.001MΩ    10MΩ～99.99MΩ为0.01MΩ 100MΩ～999.9MΩ为0.1MΩ    1000MΩ～9999MΩ为1MΩ 范围及精度： 0.100kV～0.300kV:  测量范围：(1-1000)MΩ 精度：±（10%读值+2个字） 0.301kV～0.500kV： 测量范围：(1～5000)MΩ      精度：小于1000MΩ为±（5%读值+2个字）                                大于1000MΩ为±（10%读值+2个字） 0.501kV～1.000kV:  测量范围：(1～9999)MΩ      精度：小于1000MΩ为±（5%读值+2个字）                         大于1000MΩ为±（10%读值+2个字）
GR（接地电阻）
输出 电流		范围		（3.0~32.0）A
		精度		±（2％读值+0.1A）
		分辨率		0.1A
输出功率				153.6VA
电阻上限设定
电阻下限设定				0~电阻上限值
输出波形				正弦波
输出波形失真度				≤3%（空载或纯阻性负载）
波峰因数				1.3～1.5
输出信号类型				线性功放驱动输出
电流上升时间				0，0.3s～999.9s，0=电压上升时间关
测试时间				0，0.3s～999.9s，0=连续测试
间隔时间				0.0s～999.9s，0=间隔时间关
LC（泄漏电流）
输出 电压		范围		30.0V～300.0V
		精度		±（2％读值+1V）
		分辨率		0.1V
输出功率				1000VA
电流档位				200uA、2mA、20mA
检波方式				AC、RMS、PEAK、DC
电流上限设定				0.1uA~20.00mA
电流下限设定				0.1uA~电流上限
MD人体网络
电压上升时间				0，0.3s～999.9s  0=电压上升时间关
测试时间				0，0.3s～999.9s  0=连续测试
间隔时间				(0.0～999.9)s  0=间隔时间关
PW（功率）
输出 电压		范围		30.0V～300.0V
		精度		±（2％读值+1V）
		分辨率		0.1V
输出功率				1000VA
电流上/下限设定				(0.00～4.40)A
功率上/下限设定				(1～1000)VA
功率因数				0.2～1.000
测试时间				0，0.3s～999.9s  0=连续测试
间隔时间				(0.0～999.9)s  0=间隔时间关
LR（低压启动）
输出 电压		范围		30.0V～300.0V
		精度		±（2％读值+1V）
		分辨率		0.1V
输出功率				1000VA
电流上/下限设定				(0.00～5.40)A
测试时间				0，0.3s～999.9s  0=连续测试
间隔时间				(0.0～999.9)s  0=间隔时间关
耐压电压表		范围		0.050kV～6.000kV
		精度		±（2％读值+5V）
		分辨率		1V
		显示数值		均方根值
耐压电流表		测量范围		0.001uA ～ 20.00mA
		分辨率		2uA档：0.001uA、20uA档：0.01uA、200uA档：0.1uA 2mA档：1uA、    20mA档：10uA
		测量精度		±（2%+5个字）
泄漏电流表		测量范围		0.1uA ～ 20.00mA
		分辨率		200uA档：0.1uA、2mA档：1uA、20mA档：10uA 2mA档：1uA、    20mA档：10uA
		测量精度	AC	I≥50 uA±（2%+5个字）
			AC+DC	I≥50 uA±（2%+5个字）
			DC	I≥50 uA±（2%+5个字）
			PEAK	I≥50 uA±（2%+5个字）
接地电流表		测量范围		(3.0~32.0)A
		分辨率		0.1A
		精度		±(2%+2个字)
		显示值		均方根值
接地电阻表		测量范围		（10.0~510.0）mΩ
		精度		±（2%+2mΩ）
		分辨率		1mΩ
		测量法		四端法
泄漏/功率/低压启动 电压表		范围		30.0V~300.0V
		精度		±(2%+1V)
		分辨率		0.1V
		显示数值		均方根值
计 时 器		范围		0～999.9s
		分辨率		0.1s
		精度		±（1%+50ms）
记忆组				50
测试步				99
输入电源电压				220V

 CS9949ASI-1K智能安规综合分析仪 配件信息
