南京长盛 CS9922BSI CS9922ESI 程控绝缘耐压测试仪
本系列程控绝缘耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能，配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB，可方便的与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。
CS9922BSI CS9922ESI 程控绝缘耐压测试仪 性能特点
◆采用5.6寸TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
◆测试仪可把测试结果以EXCEL表格的格式存储在U盘中。
◆可通过U盘进行软件升级。
◆可调高压上升、下降时间，可适应不同测试对象要求。
◆测试结果可同步保存，支持详细完整的统计操作。
◆支持客户在线编辑测试条件，便于客户智能化、精细化管理。
◆人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
◆完备的操作帮助提示，可有效提高用户使用效率。
◆中英文双语操作界面，适应不同用户的需求。
◆直流电流小分辨率0.001μA。
◆支持扫码枪功能。
◆标配PLC接口，RS232接口，选配LAN接口、RS485接口、USB接口。
CS9922BSI CS9922ESI 程控绝缘耐压测试仪 应用领域
◆元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
◆家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
◆绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等
◆仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机
◆照明电器：镇流器、道路灯、舞台灯、手提灯等各类灯具
◆电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等
◆电线电缆：高压线、光缆、电缆、硅橡胶电缆等
◆电机：旋转电机、微特电机、马达等
◆办公设备：电脑、验钞机、打印机、复印机等
CS9922BSI CS9922ESI 程控绝缘耐压测试仪 适用标准
IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全部分：通用要求
UL60950、GB4943、IEC60950 信息技术设备
UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求
IEC61010-1、GB4793.1 测量/控制和实验室用电气设备的安全要求第1部分：通用要求
CS9922BSI CS9922ESI 程控绝缘耐压测试仪 技术参数
|
型号 |
CS9922ESI |
|||||
|
测试模式 |
AC/DC/IR |
|||||
|
ACW |
输出 |
范围 |
0.050kV～5.000kV |
|||
|
精度 |
±（2％读值+5V） |
|||||
|
分辨率 |
1V |
|||||
|
输出功率 |
500VA（5.000kV/100mA） |
|||||
|
额定电流 |
100mA |
|||||
|
下限电流范围 |
0～99.9mA,0=不判断下限 |
|||||
|
电流档位 |
200uA、2mA、20mA、100mA |
|||||
|
输出波形 |
正弦波 |
|||||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
|||||
|
波峰因数 |
1.3～1.5 |
|||||
|
输出信号类型 |
DDS+功放 |
|||||
|
电压上升时间 |
0，0.3s～999.9s 0=电压上升时间关 |
|||||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
|||||
|
电压下降时间 |
0，0.3s～999.9s 0=电压下降时间关 |
|||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||
|
输出电压模式 |
N模式、G模式 |
|||||
|
|
输出 |
范围 |
0.050kV～6.000kV |
|||
|
精度 |
±（2％读值+5V） |
|||||
|
分辨率 |
1V |
|||||
|
输出功率 |
300W（6.000kV/50mA） |
|||||
|
额定电流 |
50mA |
|||||
|
电流档位 |
2uA、20uA、200uA、2mA、20mA、50mA |
|||||
|
纹波系数 |
≤5% |
|||||
|
放电时间 |
≤200ms |
|||||
|
充电电流 |
50mA |
|||||
|
电压上升时间 |
0，0.3～999.9s 0=电压上升时间关 |
|||||
|
测试时间 |
0，0.3～999.9s 0=连续测试 |
|||||
|
电压下降时间 |
0，0.3～999.9s 0=电压下降时间关 |
|||||
|
间隔时间 |
0.0～999.9s 0=间隔时间关 |
|||||
|
延时报警时间 |
0，0.3～999.9s 0=延时报警时间关 |
|||||
|
输出电压模式 |
N模式、G模式 |
|||||
|
IR |
输出电压 |
范围 |
0.100kV～2.500kV |
|||
|
精度 |
±（2％读值+5V） |
|||||
|
分辨率 |
1V |
|||||
|
上限设定值 |
50000MΩ |
|||||
|
下限设定值 |
49999MΩ |
|||||
|
小下限设定值 |
1MΩ |
|||||
|
电压上升时间 |
0，0.3s～999.9s 0=电压上升时间关 |
|||||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
|||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||
|
自动切换档位 |
可设置为开、关 |
|||||
|
放电时间 |
≤200ms |
|||||
|
电压表 |
范围 |
0.050kV～6.000kV |
||||
|
精度 |
±（2％读值+5V） |
|||||
|
分辨率 |
1V |
|||||
|
显示数值 |
均方根值 |
|||||
|
电流表 |
测量 |
AC |
0 ～ 100mA |
|||
|
DC |
0 ～ 50mA |
|||||
|
分辨率 |
AC |
200uA档：0.1uA，2mA档：1uA，20mA档：10uA，100mA档：100uA |
||||
|
DC |
2uA档：0.001uA， 20uA档：0.01uA， 200uA档：0.1uA, |
|||||
|
测量精度 |
≥2mA为±（2%+5个字），<2mA为±（3%+5个字） |
|||||
|
偏移功能 |
测试线及附件的的电流可以被减去。 |
|||||
|
测试模式 |
GND模式：RETURN端接机壳 |
|||||
|
电阻表 |
测量范围 |
1MΩ～50000MΩ |
||||
|
分辨率 |
1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, |
|||||
|
精度 |
0.100kV～0.499kV:0.1MΩ～999MΩ ±5%， 1000MΩ～5000MΩ ±10% |
|||||
|
计时器 |
范围 |
0～999.9s |
||||
|
分辨率 |
0.1s |
|||||
|
精度 |
±（0.1%+50ms） |
|||||
CS9922BSI CS9922ESI 程控绝缘耐压测试仪 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|

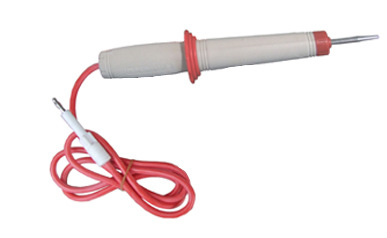

程控高压测试棒 |
CS26009-1 |
|
标配 |
1个 |
|

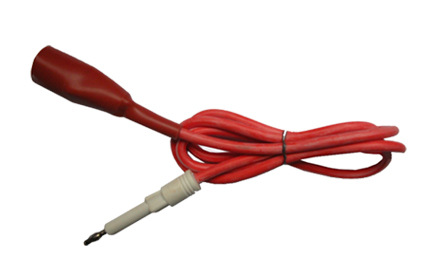

程控高压测试夹 |
CS26009-2 |
|
标配 |
1个 |
|
程控电流测试夹 |
CS26009-3 |
|
标配 |
1个 |
|

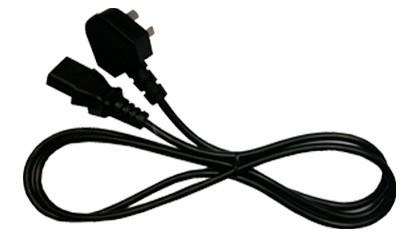

电源线 |
CS26031-1 |
|
标配 |
1个 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1个 |
|
USB接口电缆 |
CS26027-1 |
|
标配 |
1个 |
|

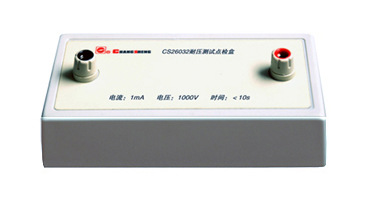

耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|
绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
