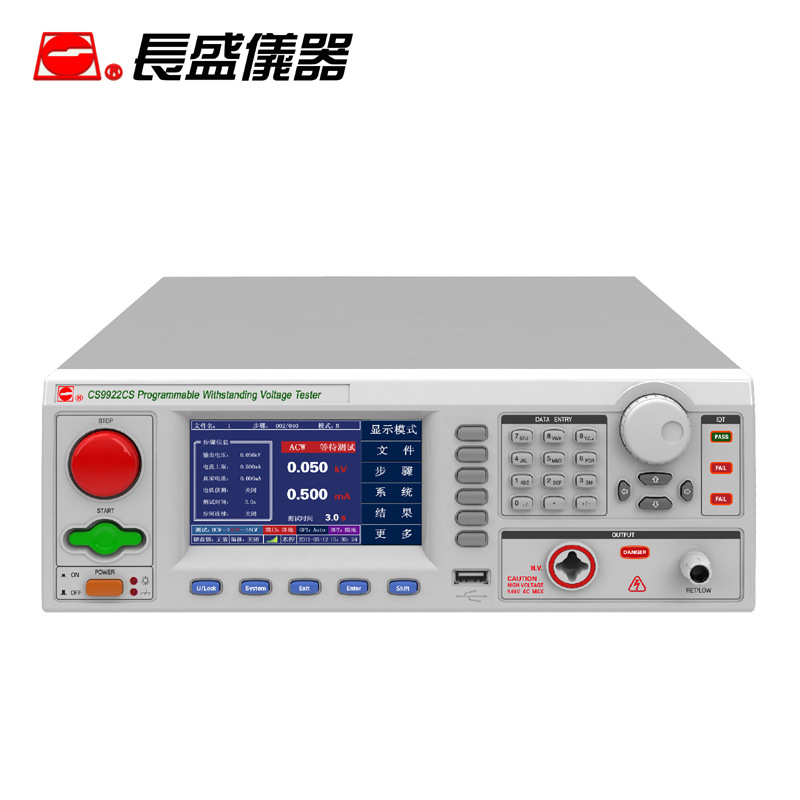

CS9922CS 程控绝缘耐压测试仪

CS9922CS 程控绝缘耐压测试仪

南京长盛 CS9922CS 程控绝缘耐压测试仪

CS9922CS











CS9922CS 主要特色



  本系列程控绝缘耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能，配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB，可方便的与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。



CS9922CS产品功能



◆AC/DC耐压、绝缘功能。
◆采用DDS数字信号合成技术，产生、稳定、纯净、低失真的正弦波
◆可调高压上升、下降时间，适应不同测试对象要求
◆具体两种电弧侦测方式可选择：电流方式、等级方式
◆测试结果可同步保存，支持详细完整的统计操作
◆具有双频综合测试，频率范围50 Hz、60 Hz
◆人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
◆完备的操作帮助提示，可有效提高用户使用效率
◆测试步、系统状态信息同步显示，便于在测试时了解测试步骤的详细信息及系统状态。
◆支持字符型文件名的输入，文件名长度为12个字符
◆支持大容量存储，可支持50（文件）*40（测试步）、25*80、10*200、5*400的文件组织格式，适用于不同的测试应用要求
undefinedundefined
              电源防电墙功能                                    接地失效快速切断功能
undefinedundefined

        独立的高压输出警示功能                                过零启动功能
undefined
                快速放电功能




南京长盛 CS9922CS 程控绝缘耐压测试仪 主要技术参数



型号
CS9922S

CS9922BS
CS9922CS
CS9922HS
ACW
输出
电压
范围
0.050kV～5.000kV
精度
±（1％读值+5V）电压≥1.000kV       ±（2％读值+5V）电压<1.000kV
分辨率
1V volts/Step
输出功率
60VA（5.000kV/15mA）
100VA（5.000kV/20mA）
额定电流
15mA
20mA
下限电流范围
0～15mA,0=不判断下限
0～20mA,0=不判断下限
电流档位
200uA/2mA/15mA
200uA/2mA/20mA
输出波形
正弦波
输出波形失真度
≤2%（空载或纯阻性负载）
电压上升时间
0.5s～999.9s  0=电压上升时间关
测试时间
0.1s～999.9s  0=连续测试
电压下降时间
0.5s～999.9s  0=电压下降时间关
间隔时间
0.1s～999.9s  0=测试时间到，测试仪自动停止
电弧侦测
(0.00-12.00)mAac/(0-9)     0=关
(0.00-20.00)mAac/(0-9)     0=关
电弧侦测时间
(0.0-999.9)秒        0＝Disable
输出电压模式
N模式、G模式
型号
CS9922S
CS9922BS





DCW
输出
电压
范围
0.05kV～6.000kV
精度
±（2％读值+5V）
分辨率
1V
输出功率
60W（6.000kV/10mA）
额定电流
10mA
电流档位
2uA、20uA、200uA、2mA、10mA
纹波系数
≤5%
放电时间
≤200ms
充电电流
10mA
电压上升时间
0.3～999.9s  0=电压上升时间关
测试时间
0.3～999.9s  0=连续测试
电压下降时间
0.3～999.9s  0=电压下降时间关
间隔时间
0.0～999.9s  0=间隔时间关
延时报警时间
0.3～999.9s  0=延时报警时间关
输出电压模式
N模式、G模式
电弧侦测
(0.00-10.00)mAac/(0-9)     0=关
电弧侦测时间
(0.0-999.9)秒        0＝Disable
型号
CS9922S

CS9922BS
CS9922CS
CS9922HS
CS9922S
电
压
表
范围
0.050kV～5.000kV（AC）   0.050kV～6.000kV（DC）
精度
±（1％读值+5V）电压≥1.000Kv   ±（2％读值+5V）电压<1.000kV
分辨率
1V
显示数值
均方根值
电
流
表
测量
范围
AC
0 ～ 12mA
0 ～ 20mA
DC
0 ～ 10mA
分辨率
AC
≤ 2mA为0.001mA，> 2mA为0.01mA
DC
≤ 2mA为0.001mA，> 2mA为0.01mA
测量精度
≥2mA为±（2%+5个字），<2mA为±（3%+5个字）
偏移功能
测试线及附件的的电流可以被减去。
测试模式
GND模式：RETURN端接机壳
FLOAT模式：RETURN端不接机壳
计
时
器
范围
0～999.9s
分辨率
0.1s
精度
±（0.1%+50ms）
记忆组/测试步
50组/40步






CS9922CS 产品附件

程控高压测试棒
CS26009-1

标配
1个
程控高压测试夹
CS26009-2
12
标配
1个
程控电流测试夹
CS26009-3
123
标配
1个
电源线
CS26031-1
1234
标配
1个
数据连接线
CS26023-1
12345
标配
1个
USB接口电缆
CS26027-1
123456
标配
1个
耐压点检盒
CS26032
1234567
选配
1个
绝缘点检盒
CS26034
undefined
选配
1个



IEC60335-1、GB4706.1、UL60335-1     家用和类似用途电器的安全部分：通用要求
UL60950、GB4943、IEC60950        信息技术设备
UL60065、GB8898、IEC60065        音频、视频及相似电子器械安全要求
IEC61010-1、GB4793.1   测量、控制和实验室用电气设备的安全要求  第1部分：通用要求
