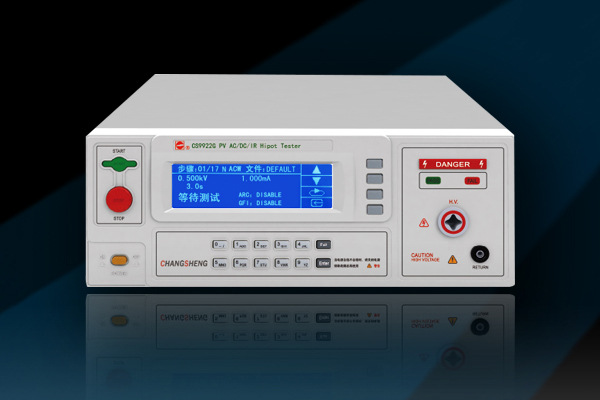

南京长盛 CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923GS正依据此标准生产。
根据计算B类电压为6000V，公司CS9922GS正依据此标准生产。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 性能
高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 应用领域
太阳能接线盒及太阳能连接器
硅片/太阳能电池
晶硅电池组件
太阳能光伏组件、单、多晶硅片、电池片
逆变器
电缆及连接材料
蓄电池、控制器
薄膜电池组件
蓄电池/充电调节器
含氟薄膜复合型光伏组件背板生产
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 适用标准
晶体硅光伏组件：IEC612152005 标准
薄膜光伏组件： IEC616461996 标准
光伏组件： IEC617302004 标准
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 技术参数
|
型号 |
CS9922G-2 |
CS9922G-3 |
||||||
|
ACW |
输出 |
范围 |
0.050kV～5.000kV |
|||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
输出功率 |
100VA（5.000kV/20mA） |
|||||||
|
额定电流 |
20mA |
|||||||
|
下限电流范围 |
0～20mA,0=不判断下限 |
|||||||
|
电流档位 |
200uA、2mA、20mA |
|||||||
|
输出波形 |
正弦波 |
|||||||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
|||||||
|
波峰因数 |
1.3～1.5 |
|||||||
|
输出信号类型 |
DDS+功放 |
|||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
|||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
|||||||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
|||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||||
|
输出电压模式 |
N模式、G模式 |
|||||||
|
|
输出 |
范围 |
0.050kV～6.000kV |
|||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
输出功率 |
60W（6.000kV/10mA） |
|||||||
|
额定电流 |
10mA |
|||||||
|
电流档位 |
2uA、20uA、200uA、2mA、10mA |
|||||||
|
纹波系数 |
≤5% |
|||||||
|
放电时间 |
≤200ms |
|||||||
|
充电电流 |
10mA |
|||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
|||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
|||||||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
|||||||
|
间隔时间 |
0.3s～999.9s 0=间隔时间关 |
|||||||
|
延时报警时间 |
0.3s～999.9s 0=延时报警时间关 |
|||||||
|
输出电压模式 |
N模式、G模式 |
|||||||
|
IR |
输出电压 |
范围 |
0.500kV～2.500kV |
0.500kV～5.000kV |
||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
上限设定值 |
50.00GΩ |
|||||||
|
下限设定值 |
50.00GΩ |
|||||||
|
小下限设定值 |
5MΩ |
|||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
|||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
|||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||||
|
自动切换档位 |
可设置为开、关 |
|||||||
|
放电时间 |
≤200ms |
|||||||
|
电 |
范围 |
0.050kV～6.000kV |
||||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
显示数值 |
均方根值 |
|||||||
|
电 |
测量 |
AC |
0 ～ 20mA |
|||||
|
DC |
0 ～ 10mA |
|||||||
|
分辨率 |
AC |
200uA档：0.1uA，2mA档：1uA，20mA档：10uA |
||||||
|
DC |
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA, |
|||||||
|
测量精度 |
≥2mA为±（1.5%+5个字），<2mA为±（2%+5个字） |
|||||||
|
偏移功能 |
测试线及附件的的电流可以被减去。 |
|||||||
|
测试模式 |
GND模式：RETURN端接机壳 |
|||||||
|
电 阻 表 |
测量范围 |
5MΩ～50GΩ |
||||||
|
分辨率 |
5MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, |
|||||||
|
精度 |
5MΩ～1000MΩ ±5%， |
|||||||
|
计 |
范围 |
0～999.9s |
||||||
|
分辨率 |
0.1s |
|||||||
|
精度 |
±（0.1%+50ms） |
|||||||
CS9922G-2 CS9922G-3 光伏绝缘耐压测试仪 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|
程控高压测试棒 |
CS26009-1 |
|
标配 |
1个 |
|
程控高压测试夹 |
CS26009-2 |
|
标配 |
1个 |
|
程控电流测试夹 |
CS26009-3 |
|
标配 |
1个 |
|
电源线 |
CS26031-1 |
|
标配 |
1个 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1个 |
|
USB接口电缆 |
CS26027-1 |
|
选配 |
1个 |
|
耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|
绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
