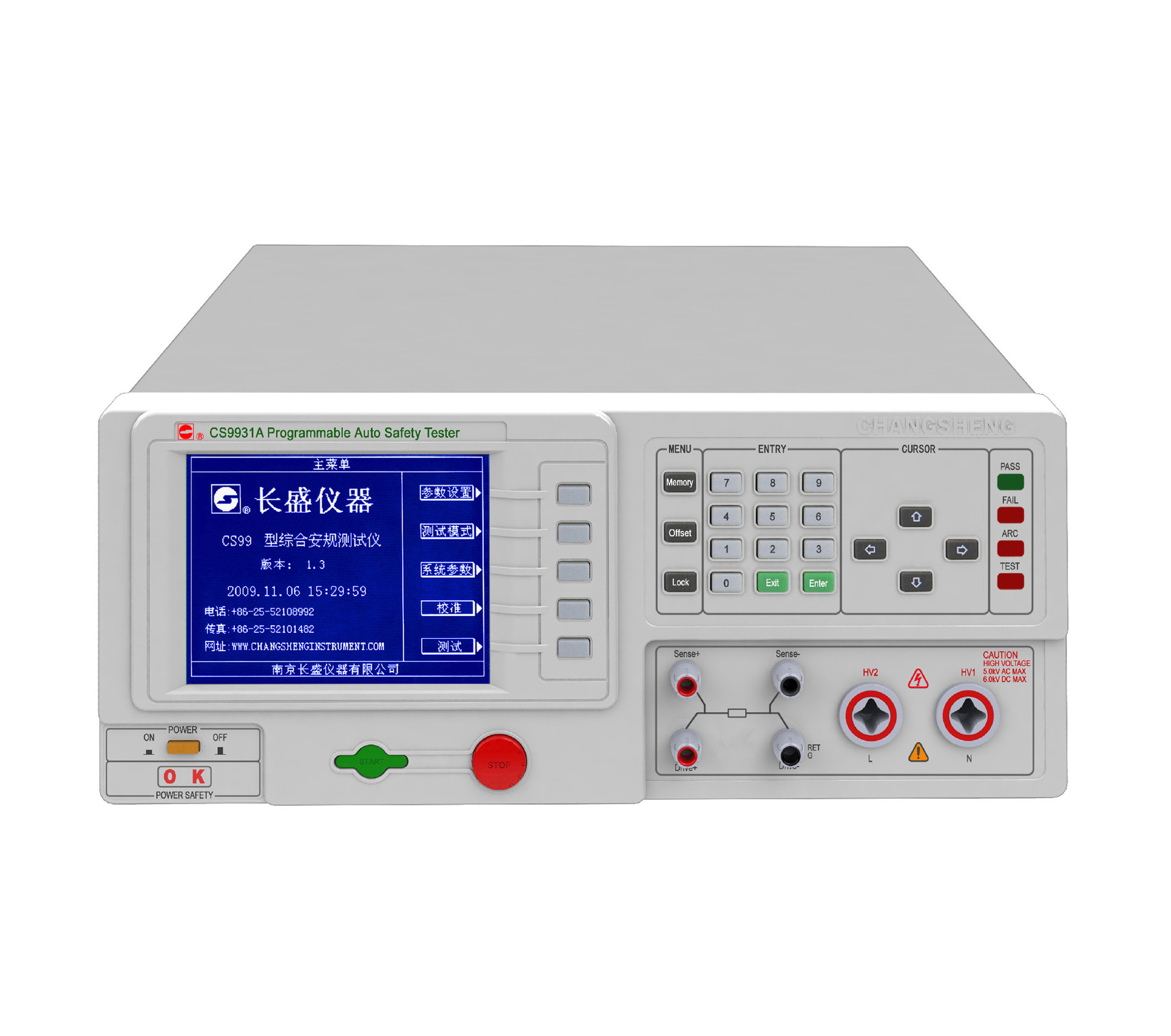

 南京长盛 CS9931A 程控交直流耐压、绝缘、泄露测试仪（四合一）

 CS9931A





CS9931A 主要特色



 CS9931A安规综合测试仪集交流耐压、直流耐压、接地电阻、泄漏电流于一体。在复位状体可一次把4项测试参数设定完成，只按一次启动键即可完成有参数的测试。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测试。


CS9931A 产品功能



◆采用320*240绘图型液晶显示器显示，人性化的界面设计易于操作。

◆具有中、英文显示界面，可满足不同用户的不同需要。

◆具有中、英文显示界面，可满足不同用户的不同需要恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。

◆具有中、英文显示界面，可满足不同用户的不同需要具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。

◆具有中、英文显示界面，可满足不同用户的不同需要过零启动可防止被测试件损坏。

◆具有中、英文显示界面，可满足不同用户的不同需要电压按时间梯度上升，寻找击穿点分析。

◆可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。

◆电流偏移功能可消除测试附件的漏电流对测试结果的影响。

◆具有电弧侦测测试功能。

◆泄漏电流测试采用真有效值转换，可适合各种不同的负载。

◆具有GFI保护功能。

◆测试模式可任意设置。

◆输出电压频率50Hz/60Hz可选。

◆可预先设置保存测试参数：可设置50个文件，每个文件可设置8个测试步。

◆具有键盘锁，保护测试参数不被操作人员修改。

◆前面板软件校准，不用打开即可进行参数校准。

◆标配PLC接口，选配RS232C、RS485接口。



南京长盛 CS9931A 程控交直流耐压、绝缘、泄露测试仪（四合一） 主要技术参数



输入特性
单相 50Hz  220Vac  ±10%
交流耐压
5kVac @40mA  电压稳定度：±（1%输出值+5V）
输出电压设定
0.050kV～5.000kV  解析度：1V volts/Step
精度：  ±（1％读值+5V）电压≥1.000kV
±（2％读值+5V）电压<1.000kV
漏电流上限设定
范围：0.01-40.00mAac   解析度：0.01mA/Setp
漏电流下限设定
范围：0-9.999mAac    解析度：0.001mA/Setp
测试时间
0.1-999.9秒      0=连续
间隔时间
0.1-999.9秒      0=测试时间到，测试仪自动停止
缓升时间
0.5-999.9秒      0=缓升时间关
缓降时间
0.5-999.9秒      0=缓降时间关
电弧侦测测试时间
0-999.9秒        0＝Disable
电压表
0.00-5.000kV
解析度：1 V
精度：  ±（1％读值+5V）电压≥1.000kV
±（2％读值+5V）电压<1.000kV
电流表
0.000-40.00mA
分辨率：￡ 2mA为0.001mA，> 2mA为0.01mA
精度：±（2%读值+2个字）
计时器
0-999.9秒  解析度：0.1秒，精密度：±1%
记意组
50组
测试步
8步
电弧侦测设置
0-40.00mAac    0=关
直流耐压
6kVac @20mA 电压稳定度：±（1%输出值+5V）
输出电压设定
0.050kV～6.000kV  解析度：1V volts/Step
精度：  ±（1％读值+5V）电压≥1.000kV
±（2％读值+5V）电压<1.000kV
漏电流上限设定
范围：0.01-20.00mA  解析度：0.01mA/Setp
漏电流下限设定
范围：0-9.999mA   解析度：0.001mA/Setp
电压表
0.00-6.000kV   解析度：1 V
精度：  ±（1％读值+5V）电压≥1.000kV
±（2％读值+5V）电压<1.000kV
电流表
0.000-20.00mA
分辨率：￡ 2mA为0.001mA，> 2mA为0.01mA
精度：±（2%读值+2个字）
缓升时间
0.5-999.9秒      0=缓升时间关
缓降时间
0.5-999.9秒      0=缓降时间关
电弧侦测测试时间
0-999.9秒        0＝Disable
计时器
0-999.9秒  解析度：0.1秒，精密度：±1%
记意组
50组
测试步
8步
电弧侦测设置
0-20.00mAac    0=关
接地电阻
30Aac @510mΩ  电流稳定度：±（1%输出值+0.1A）
输出电流设定
3.00A～30.00A  解析度：0.01A/Step
电阻上限设定
范围：1～510.0mW  解析度：0.1 mW
Rset=(30A/Iset) x 150.0mW
解析度：0.1mW/Setp
电阻下限设定
范围：0～510.0mW  0＝Disable 解析度：0.1 mW
Rset=(30A/Iset) x 150.0mW
电流表
0～30.00A  解析读：解析度：0.01A/Step
精度：  ±(2%的读值＋0.1A)
电阻表
0～510mW解析度：0.1 mW
精度：±(2%的读值＋2mW)
测试时间
0.1-999.9秒      0=连续
间隔时间
0.1-999.9秒      0=测试时间到，测试仪自动停止
泄漏电流
300Vac/300W @20mA 电压稳定度：±（1%输出值+5V）
输出电压设定
30.0V～300.0V  解析度：0.1V/Step
电流上限设定
范围：0～20.00mA  解析度：0.01mA

电流下限设定
范围：0～20.00mA  解析度：0.01mA
精度：  ±(2%的读值＋2V)
电压表
0-300.0V   解析度：0.1 V
精度：  ±（2％读值+2V）
电流表
0.000-20.00mA
分辨率：200.0uA档为0.1uA，2mA档为0.001mA
20mA档为0.01mA
精度：±（2%读值+2个字）
测试时间
0.1-999.9秒      0=连续
间隔时间
0.1-999.9秒      0=测试时间到，测试仪自动停止



CS9931A 产品附件

程控高压测试棒
CS26009-1
1
标配
1个
程控高压测试夹
CS26009-2
12
标配
1个
程控电流测试夹
CS26009-3
123
标配
1个

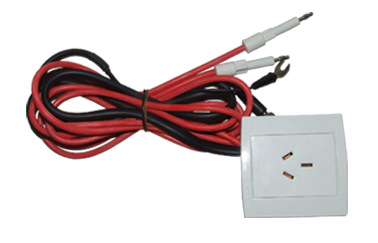

安规综合测试仪附件
CS26017-4
122
标配
1个
电源线
CS26031-1
1234
标配
1个
数据连接线
CS26023-1
2
选配
1个
USB接口电缆
CS26027-1
3
选配
1个
耐压点检盒
CS26032
1111
选配
1个
泄漏点检盒
CS26033
1234567
选配
1个
绝缘点检盒
CS26034
1234567
选配
1个




1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。



undefined



2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。



3、快速的电压建立时间：交流输出电压的建立时间为120ms,直流输出电压的建立时间为60ms。



4、具有0.4ms 快速切断功能。



可设置电压上升时间、测试时间、电压下降时间及间隔时间。
