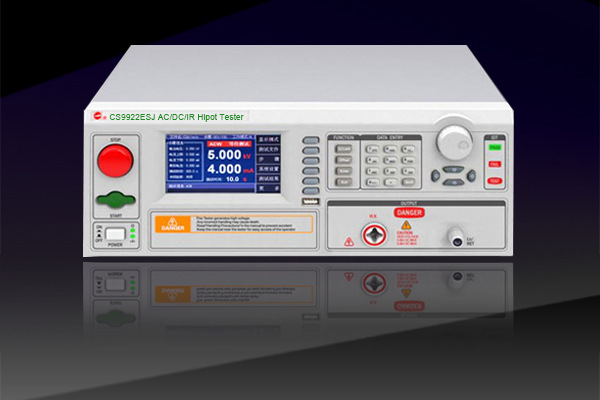

CS9922ESJ 程控耐压绝缘测试仪
南京长盛 CS9922ESJ 程控耐压绝缘测试仪
CS9922ESJ 程控耐压绝缘测试仪 性能特点
◆AC/DC/IR耐压绝缘功能。
◆采用DDS数字信号合成技术，产生、稳定、纯净、低失真的正弦波
◆ 可调高压上升、下降时间，可适应不同测试对象要求
◆支持多路扫描接口，可外接多达64路扩展扫描接口，方便用户进行多路扩展
◆具体两种电弧侦测方式可选择：电流方式、等级方式
◆测试结果可同步保存，支持详细完整的统计操作
◆具有双频综合测试，频率范围50 Hz、60 Hz
◆人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
◆完备的操作帮助提示，可有效提高用户使用效率
◆测试步、系统状态信息同步显示，便于在测试时了解测试步骤的详细信息及系统状态。
◆ 支持字符型文件名的输入，文件名长度为12个字符
◆ 中英文双语操作界面，适应不同用户的需求
◆ 支持大容量存储，可支持50（文件）*40（测试步）、25*80、10*200、5*400的文件组织格式，适用于
◆不同的测试应用要求
CS9922ESJ 程控耐压绝缘测试仪 技术参数
|
型号 |
CS9922ESJ |
||
|
ACW |
输出电压 |
范围 |
0.050kV～5.000kV |
|
精度 |
±（1％读值+5V） |
||
|
分辨率 |
1V |
||
|
输出功率 |
500VA（5.000kV/100mA） |
||
|
额定电流 |
100mA |
||
|
下限电流范围 |
0～100mA,0=不判断下限 |
||
|
电流档位 |
200uA、2mA、20mA、100mA |
||
|
电弧侦测 |
(0.00-100.00)mAac/(0-9)0=关 |
||
|
电弧侦测时间 |
(0.0-999.9)秒0＝Disable |
||
|
输出波形 |
正弦波 |
||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||
|
输出电压模式 |
N 模式、G 模式 |
||
|
DCW |
输出电压 |
范围 |
0.050kV～6.000kV |
|
精度 |
±（1％读值+5V） |
||
|
分辨率 |
1V |
||
|
输出功率 |
300W（6.000kV/50mA） |
||
|
额定电流 |
50mA |
||
|
电流档位 |
2uA、20uA、200uA、2mA、20mA、50mA |
||
|
纹波系数 |
≤5%（6kV/50mA） |
||
|
放电时间 |
≤200ms |
||
|
电弧侦测 |
(0.00-10.00)mAac/(0-9)0=关 |
||
|
电弧侦测时间 |
(0.0-999.9)秒0＝Disable |
||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||
|
延时报警时间 |
0.3s～999.9s 0=延时报警时间关 |
||
|
输出电压模式 |
N 模式、G 模式 |
||
|
IR |
输出电压 |
范围 |
0.100kV～1.000kV |
|
精度 |
±（1％读值+5V） |
||
|
分辨率 |
1V |
||
|
|
上限设定值 |
10.00GΩ |
|
|
下限设定值 |
10.00GΩ |
||
|
小下限设定值 |
1MΩ |
||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||
|
自动切换档位 |
可设置为开、关 |
||
|
放电时间 |
≤200ms |
||
|
电压表 |
范围 |
0.000kV～6.000kV |
|
|
精度 |
±（1％读值+5V） |
||
|
分辨率 |
1V |
||
|
显示数值 |
均方根值 |
||
|
电流表 |
测量 范围 |
AC |
0 ～ 100mA |
|
DC |
0 ～ 50mA |
||
|
分辨率 |
AC |
200uA 档：0.1uA,2mA 档：1uA,20、100mA 档：10uA |
|
|
DC |
2uA 档：0.001uA, 20uA 档：0.01uA, 200uA 档：0.1uA, 2mA 档：1uA, 20、50mA 档:10uA |
||
|
测量精度 |
±（1%读值+2 个字） |
||
|
偏移功能 |
测试线及附件的的电流可以被减去。 |
||
|
测试模式 |
接地 模式：RETURN 端接机壳 浮地 模式：RETURN 端不接机壳 |
||
|
电阻表 |
测量范围 |
1MΩ～9.999G |
|
|
分辨率 |
1.00MΩ～10.00MΩ为 0.01MΩ10 .00MΩ～100.0MΩ为 0.01MΩ 0.100GΩ～1.000GΩ为 0.1MΩ1.00GΩ～10.00GΩ为 1MΩ |
||
|
精度 |
0.100kV～0.300kV：(1MΩ-1.000GΩ)±（10%读值+2 个字） 0.301kV～0.500kV：(1MΩ～5.000GΩ)小于 1.000GΩ为±（5%读值+2 个字）大于 1.000GΩ为±（10%读值+2 个字） 0.501kV～1.000kV：(1MΩ～10.00GΩ)小于 1.000GΩ为±（5%读值+2 个字）大于 1.000GΩ为±（10%读值+2 个字） |
||
|
计时器 |
范围 |
0～999.9s |
|
|
分辨率 |
0.1s |
||
|
精度 |
±（0.1%+50ms） |
||
|
记忆组/测试步 |
50 组/40 步 |
||
