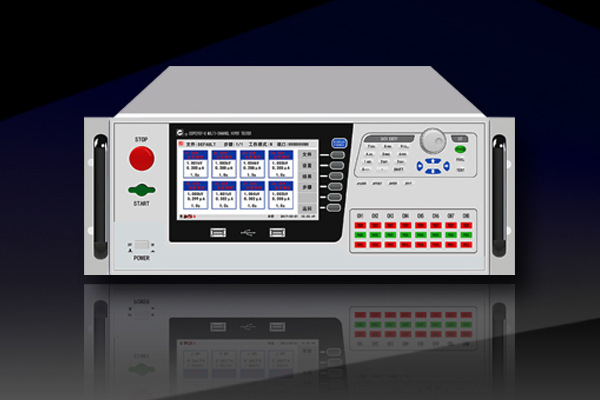

南京长盛 CS9929SY-8 程控多路同步安规测试仪



CS9929SY-8 - 副本

同系列型号CS9929SY-8、CS9919SY-8、CS9919SY-8A、CS9929SY-8B





 CS9929SY-8 程控多路同步安规测试仪 性能特点



◆采用65k色800*480分辨率的7寸彩色液晶屏同时显示8个通道的测试参数。8个通道同时测试，一步可同时完成8个产品测试，加快了产品的测试速度
◆集ACW、DCW、IR、OSC四项测试功能于一体
◆每个通道完全独立、互不干扰
◆每个通道可以设置输出或关闭
◆交流耐压输出正弦波相位相同
◆可分时输出电压，亦可梯度输出电压
◆按键可进行锁定，防止测试参数被修改
◆具有PLC接口，可选配RS232、RS485接口



 CS9929SY-8、CS9919SY-8、CS9919SY-8A、CS9929SY-8B 技术参数





型号 CS9929SY-8 CS9919SY-8 CS9919SY-8A CS9929SY-8B
ACW 输出电压 范围 0.050kV～5.000kV
精度 ±（2％读值+5V）
分辨率 1V
单路输出功率 50VA（5.000kV/10mA） 100VA（5.000kV/20mA）
单路额定电流 10mA 20mA
下限电流范围 0～10mA,0=不判断下限 0～20mA,0=不判断下限
电流档位 200uA、2mA、10mA 200uA、2mA、20mA
输出波形 正弦波
输出波形失真度 ≤2%（空载或纯阻性负载）
波峰因数 1.3～1.5
输出信号类型 DDS+功放
电压上升时间 0.3s～999.9s 0=电压上升时间关
测试时间 0.3s～999.9s 0=连续测试
电压下降时间 0.3s～999.9s 0=电压下降时间关
间隔时间 0.0s～999.9s 0=间隔时间关
通道数 8
输出电压模式 N 模式、G 模式
DCW 输出电压 范围 0.050kV～6.000kV 0.050kV～6.000kV
精度 ±（2％读值+5V） ±（2％读值+5V）
分辨率 1V 1V
单路输出功率 30W（6.000kV/5mA） 60W（6.000kV/10mA）
单路额定电流 5mA 10mA
电流档位 2uA、20uA、200uA、2mA、5mA 2uA、20uA、200uA、2mA、
10mA
纹波系数 ≤5%（6kV/5mA） ≤5%（6kV/10mA）
放电时间 ≤200ms ≤200ms
单路充电电流 5mA 10mA
电压上升时间 0.3s～999.9s 0=电压上升时间关 0.3s～999.9s 0=电压上升
时间关
测试时间 0.3s～999.9s 0=连续测试 0.3s～999.9s 0=连续测试
电压下降时间 0.3s～999.9s 0=电压下降时间关 0.3s～999.9s 0=电压下降
时间关
间隔时间 0.0s～999.9s 0=间隔时间关 0.0s～999.9s 0=间隔时间
关
延时报警时间 0.3s～999.9s 0=延时报警时间关 0.3s～999.9s 0=延时报警
时间关
通道数 8
输出电压模式 N 模式、G 模式
IR 输出电压 范围 0.050kV～1.000kV 0.050kV～1.000kV
精度 ±（2％读值+5V） ±（2％读值+5V）
分辨率 1V 1V
上限设定值 10GΩ 10GΩ
下限设定值 9.999GΩ 9.999GΩ
小下限设定值 1MΩ 1MΩ
电压上升时间 0.3s～999.9s 0=电压上升时 0.3s～999.9s 0=电压上升
间关 时间关
测试时间 0.3s～999.9s 0=连续测试 0.3s～999.9s 0=连续测试
间隔时间 0.0s～999.9s 0=间隔时间关 0.0s～999.9s 0=间隔时间
关
自动切换档位 可设置为开、关 可设置为开、关
放电时间 ≤200ms ≤200ms
通道数 8
电 压 表 范围 AC 0.050kV～5.000kV
DC 0.050kV～6.000kV
精度 ±（2％读值+5V）
分辨率 1V
显示数值 均方根值
电 流 表 测量范围 AC 5uA ～ 10mA 5uA ～ 20mA
DC 0.5uA ～ 5mA 0.5uA ～ 10mA
分辨率 AC 200uA 档：0.1uA，2mA 档：1uA， 10mA 档：10uA 200uA：0.1uA, 2mA 档 ：
1uA, 20mA 档 ：10uA
2uA 档：0.001uA，20uA 档：0.01uA，  200uA 档：0.1uA，2mA 档：1uA， 5mA 档：10uA 2uA 档 ：0.001uA, 20uA
DC 档：0.01uA, 200uA 档： 0.1uA, 2mA 档 ：1uA,
10mA 档：10uA
测量精度 ≥2mA 为±（2%+5 个字），<2mA 为±（3%+5 个字）
偏移功能 测试线及附件的的电流可以被减去。
测试模式 GND 模式：RETURN 端接机壳 FLOAT 模式：RETURN 端不接机壳
电 阻 表 测量范围 1MΩ～9999MΩ
分辨率 1MΩ～9.999MΩ：0.001MΩ，10MΩ～99.99MΩ：0.01MΩ, 100MΩ～999.9MΩ：0.1MΩ，
1000MΩ～9999MΩ：1MΩ
精度 0.100kV～0.200kV：1MΩ～999MΩ ±5%， 1000MΩ～3000MΩ ±10%
0.201kV～0.499kV：1MΩ～999MΩ ±5%， 1000MΩ～5000MΩ ±10%
0.500kV～1.000kV:1MΩ～999MΩ ±5%， 1000MΩ～9999MΩ ±10%
计 时 器 范围 0～999.9s
分辨率 0.1s
精度 ±（0.1%+50ms）
