CS9931ASI 智能安规综合分析仪

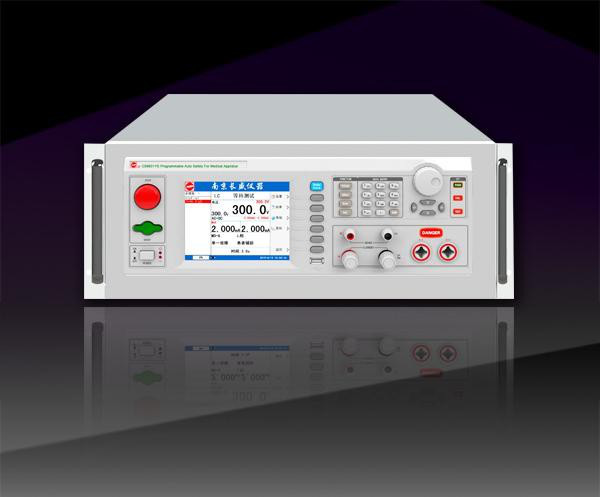

南京长盛 CS9931ASI 智能安规综合分析仪
本系列程控耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能，配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB，可方便的与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。
CS9931ASI 智能安规综合分析仪 性能特点
◆ 采用5.6寸TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
◆ 测试仪可把测试结果以EXCEL表格的格式存储在U盘中。
◆ 可通过U盘进行软件升级。
◆ 采用DDS数字信号合成技术，产生、稳定、纯净、低失真的正弦波。
◆ 可调高压上升、下降时间，可适应不同测试对象要求。
◆ 具体两种电弧侦测方式可选择：电流方式、等级方式。
◆ 测试结果可同步保存，支持详细完整的统计操作。
◆ 支持客户在线编辑测试条件，便于客户智能化、精细化管理。
◆ 具有双频综合测试，频率范围50 Hz、60 Hz。
◆ 人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
◆ 完备的操作帮助提示，可有效提高用户使用效率。
◆ 中英文双语操作界面，适应不同用户的需求。
◆ 交流电流小分辨率0.1μA，直流电流小分辨率0.001μA。
◆ 选配上位机，可支持扫码枪功能。
◆ 标配PLC接口，RS232接口，选配LAN接口、RS485接口、USB接口。
CS9931ASI 智能安规综合分析仪 应用领域
◆家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
◆仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机
◆电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等
◆电机：旋转电机、微特电机、马达等
◆办公设备：电脑、 验钞机、打印机、复印机等
CS9931ASI 智能安规综合分析仪 适用标准
IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全部分：通用要求
UL60950、GB4943、IEC60950 信息技术设备
UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求
IEC61010-1、GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
CS9931ASI 智能安规综合分析仪 技术参数
|
型号 |
CS9931ASI |
|||
|
测试模式 |
AC/DC/GR/LC |
|||
|
AC（交流耐压测试） |
||||
|
输出 |
范围 |
0.050kV～5.000kV |
||
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
输出功率 |
250VA（5.000kV/50mA） |
|||
|
额定电流 |
50mA |
|||
|
下限电流范围 |
0～50mA,0=不判断下限 |
|||
|
电流档位 |
200uA、2mA、20mA、50mA |
|||
|
输出波形 |
正弦波 |
|||
|
输出波形失真度 |
≤5%（空载或纯阻性负载） |
|||
|
波峰因数 |
1.3～1.5 |
|||
|
输出信号类型 |
线性功放 |
|||
|
电压上升时间 |
0，0.3s～999.9s，0=电压上升时间关 |
|||
|
测试时间 |
0，0.3s～999.9s，0=连续测试 |
|||
|
电压下降时间 |
0，0.3s～999.9s，0=电压下降时间关 |
|||
|
间隔时间 |
0.0s～999.9s，0=间隔时间关 |
|||
|
电弧侦测 |
0~9， 0为关 |
|||
|
DC(直流耐压测试) |
||||
|
输出 |
范围 |
0.050kV～6.000kV |
||
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
输出功率 |
120W（6.000kV/20mA） |
|||
|
额定电流 |
20mA |
|||
|
下限电流范围 |
0～20mA,0=不判断下限 |
|||
|
电流档位 |
2uA、20uA、200uA、2mA、20mA |
|||
|
纹波系数 |
≤5%（6kV/20mA） |
|||
|
放电时间 |
≤200ms |
|||
|
电压上升时间 |
0，0.3s～999.9s，0=电压上升时间关 |
|||
|
测试时间 |
0，0.3s～999.9s，0=连续测试 |
|||
|
电压下降时间 |
0，0.3s～999.9s，0=电压下降时间关 |
|||
|
间隔时间 |
0.0s～999.9s，0=间隔时间关 |
|||
|
GR（接地电阻） |
||||
|
输出 |
范围 |
（3.0~32.0）A |
||
|
精度 |
±（2％读值+0.1A） |
|||
|
分辨率 |
0.1A |
|||
|
输出功率 |
153.6VA |
|||
|
电阻上限设定 |
|
|||
|
电阻下限设定 |
0~电阻上限值 |
|||
|
输出波形 |
正弦波 |
|||
|
输出波形失真度 |
≤3%（空载或纯阻性负载） |
|||
|
波峰因数 |
1.3～1.5 |
|||
|
输出信号类型 |
线性功放驱动输出 |
|||
|
电流上升时间 |
0，0.3s～999.9s，0=电压上升时间关 |
|||
|
测试时间 |
0，0.3s～999.9s，0=连续测试 |
|||
|
间隔时间 |
0.0s～999.9s，0=间隔时间关 |
|||
|
LC（泄漏电流） |
||||
|
输出 |
范围 |
30.0V～300.0V |
||
|
精度 |
±（2％读值+1V） |
|||
|
分辨率 |
0.1V |
|||
|
输出功率 |
300VA |
|||
|
电流档位 |
200uA、2mA、20mA |
|||
|
检波方式 |
AC、RMS、PEAK、DC |
|||
|
电流上限设定 |
0.1uA~20.00mA |
|||
|
电流下限设定 |
0.1uA~电流上限 |
|||
|
MD人体网络 |
|
|||
|
电压上升时间 |
0，0.3s～999.9s 0=电压上升时间关 |
|||
|
测试时间 |
0，0.3s～999.9s 0=连续测试 |
|||
|
间隔时间 |
(0.0～999.9)s 0=间隔时间关 |
|||
|
耐压电压表 |
范围 |
0.050kV～6.000kV |
||
|
精度 |
±（2％读值+5V） |
|||
|
分辨率 |
1V |
|||
|
显示数值 |
均方根值 |
|||
|
耐压电流表 |
测量范围 |
0.001uA ～ 20.00mA |
||
|
分辨率 |
2uA档：0.001uA、20uA档：0.01uA、200uA档：0.1uA |
|||
|
测量精度 |
±（2%+5个字） |
|||
|
接地电流表 |
测量范围 |
(3.0~32.0)A |
||
|
分辨率 |
0.1A |
|||
|
精度 |
±(2%+2个字) |
|||
|
显示值 |
均方根值 |
|||
|
接地电阻表 |
测量范围 |
（10.0~510.0）mΩ |
||
|
精度 |
±（2%+2mΩ） |
|||
|
分辨率 |
1mΩ |
|||
|
测量法 |
四端法 |
|||
|
泄漏电流表 |
测量范围 |
0.1uA ～ 20.00mA |
||
|
分辨率 |
200uA档：0.1uA、2mA档：1uA、20mA档：10uA |
|||
|
测量精度 |
AC |
I≥50 uA±（2%+5个字） |
||
|
AC+DC |
I≥50 uA±（2%+5个字） |
|||
|
DC |
I≥50 uA±（2%+5个字） |
|||
|
PEAK |
I≥50 uA±（2%+5个字） |
|||
|
泄漏电压表 |
范围 |
30.0V~300.0V |
||
|
精度 |
±(2%+1V) |
|||
|
分辨率 |
0.1V |
|||
|
显示数值 |
均方根值 |
|||
|
计时器 |
范围 |
0～999.9s |
||
|
分辨率 |
0.1s |
|||
|
精度 |
±（1%+50ms） |
|||
|
记忆组 |
50 |
|||
|
测试步 |
99 |
|||
|
输入电源电压 |
220V |
|||
CS9931ASI 智能安规综合分析仪 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|
程控高压测试棒 |
CS26009-1 |
|
标配 |
1根 |
|
程控高压测试夹 |
CS26009-2 |
|
标配 |
1根 |
|
程控电流测试夹 |
CS26009-3 |
|
标配 |
1根 |
|

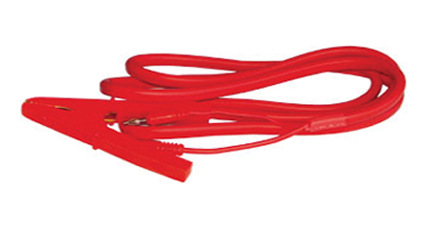

接地附件（红色） |
CS26011-1 |
|
标配 |
1根 |
|

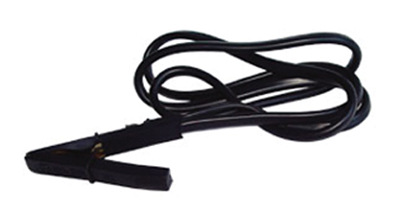

接地附件（黑色） |
CS26011-2 |
|
标配 |
1根 |
|

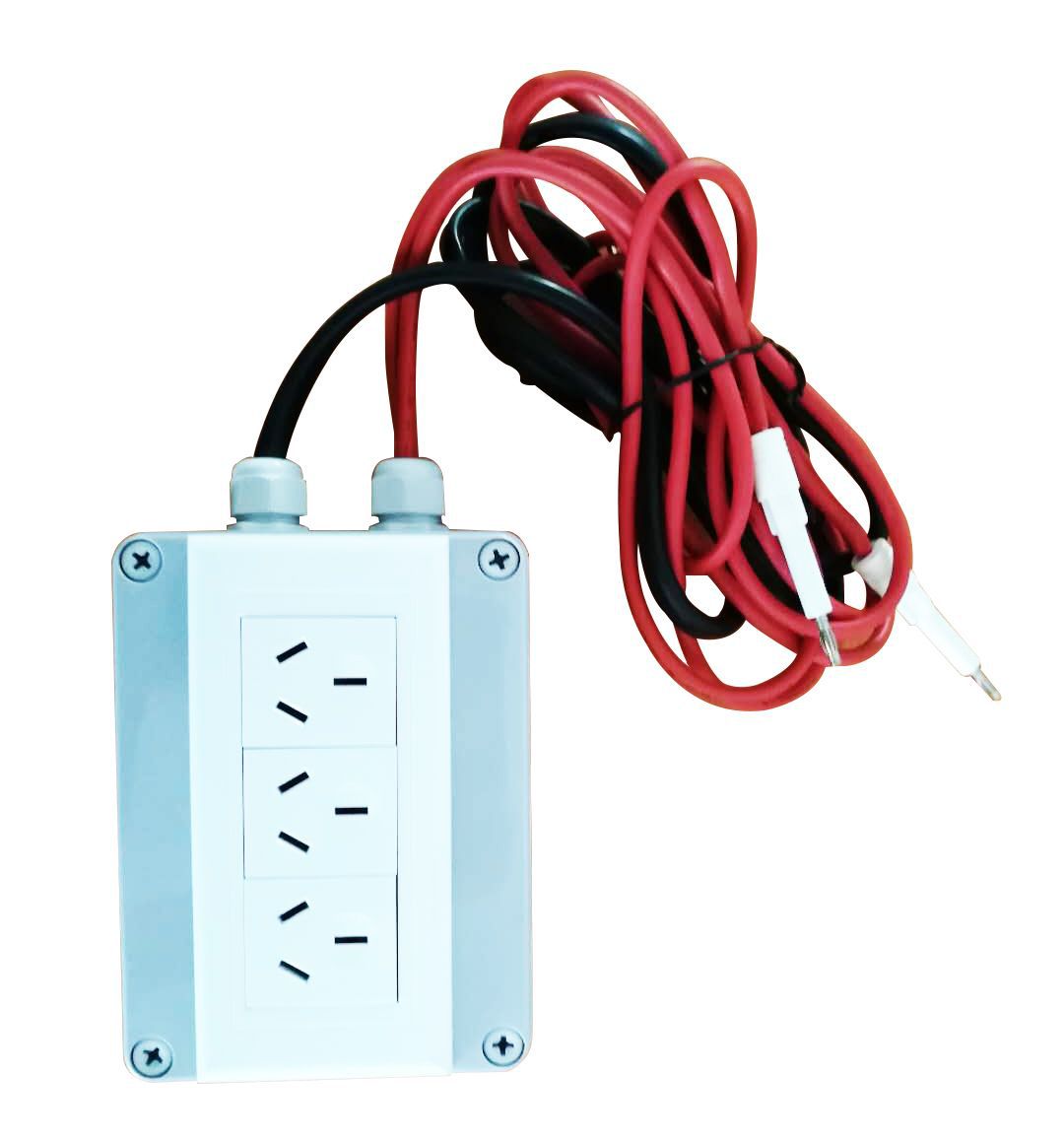

综合测试盒 |
CS26017-2 |
|
标配 |
1个 |
|
电源线 |
CS26031-1 |
|
标配 |
1根 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1根 |
|
USB接口线 |
CS26027-1 |
|
选配 |
1根 |
|
耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|

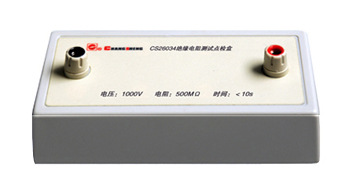

绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
|

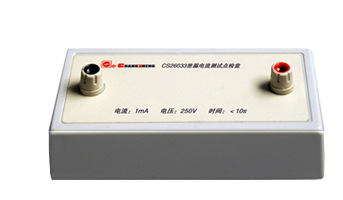

泄漏点检盒 |
CS26033 |
|
选配 |
1个 |
|

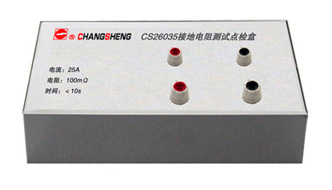

接地点检盒 |
CS26035 |
|
选配 |
1个 |
