CS9933G-15 光伏安规综合测试仪
南京长盛 CS9933G-15 光伏安规综合测试仪
同系列型号CS9933G-1、CS9933G-2、CS9933G-4-15、CS9933G-15
CS9933G-15光伏安规综合测试仪 产品简介
CS9933G系列是专门针对光伏行业（太阳能电热水器、太阳能电池板、光伏发电系统等）进行设计的智能型程控安规交流耐压、直流耐压、绝缘电阻、接地电阻测试仪。直流耐压测试电流小分辨率可达1nA，绝缘电阻可达50GΩ。测试精度可达±1.5%。操作简便，可一次设定交流耐压、直流耐压、绝缘电阻、接地电阻参数，只按一次启动键即可完成四项参数的测试，测试速度快，效率高。
CS9933G-15光伏安规综合测试仪性能特点
1、采用240*64绘图型液晶显示器显示，人性化的界面设计易于操作。
2、具有中、英文显示界面，可满足不同用户的不同需要。
3、恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
4、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。
5、具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。
6、过零启动可防止被测试件损坏。
7、电压按时间梯度上升，寻找击穿点分析。
8、可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。
9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。
10、在测试过程中，可手动改变输出电压的大小。
11、具有真实电流测量功能。
12、具有电弧侦测测试功能。
13、具有GFI保护功能。
14、绝缘电阻具有自动换挡、手动换挡功能。
15、绝缘电阻具有量程保持功能，可提高工作效率。
16、接地电阻采用四端法测量可消除接触电阻对测试结果的影响。
17、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
18、具有键盘锁，保护测试参数不被操作人员修改。
19、前面板软件校准，不用打开即可进行参数校准。
20、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。
CS9933G-15光伏安规综合测试仪性能
1、安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
2、由DDS产生标准正弦波，线性功放驱动输出，输出电压波形纯净、失真度小，优于2%。
3、快速的电压建立时间：
（1）交流输出电压的建立时间为126ms,直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
4、输出交流电压频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz；可作为高压变频源使用；是安规行业具有频率连续可调的测试仪。
5、具有0.4ms 快速切断功能。
6、交流耐压测试电流小分辨率为0.1uA，直流耐压测试电流小分辨率为0.001uA；是安规行业具有低电流分辨率的测试仪。
7、输出电压具有正常模式和梯度模式；正常模式是指设置多步输出电压测试时，前一步测试时间结束后，输出电压由设定值降为0后在输出下一步的输出电压。梯度模式是指设置对不输出电压测试时，前一步测试时间结束后，输出电压并不降为0，而是根据下一步的设置电压值直接调整到设定的电压输出。是安规行业内仅有具有两种输出电压模式的测试仪。
8、电流测量端可选择接地模式或浮地模式。接地模式是指电流测量端与机壳连接在一起，这种模式主要应用于测试系统中。浮地模式是指电流测量端悬浮，不与机壳连接在一起，这种模式应用于测量精度高的场合。
9、可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与RS232接口连接把测试测试结果导入到EXCEL表格中进行数据的统计、分析。
10、可设置电压上升时间、测试时间、电压下降时间及间隔时间。
11、PLC接口测试信号即可输出24V电平,亦可输出触点。

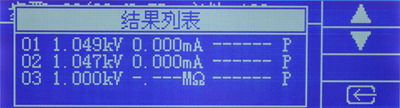

12、具有列表显示功能，当测试步骤大于2时，测试结束后，测试仪能自动显示每一步的测试结果。

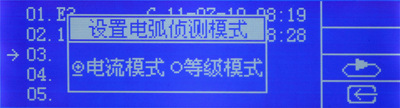

13、电弧侦测具有电流模式和等级模式两种。
CS9933G-15光伏安规综合测试仪应用领域
PV模块及其电线电缆、连接器、整流器
CS9933G-15光伏安规综合测试仪适用标准
UL1703-2014 IEC61730
CS9933G-15光伏安规综合测试仪技术参数
|
型号 |
CS9933G-1 |
CS9933G-2 |
CS9933G-15 |
CS9933G-4-15 |
|||||||||
|
ACW |
输出 |
范围 |
0.050kV～5.000kV |
||||||||||
|
精度 |
±（1.5％读值+5V） |
||||||||||||
|
分辨率 |
1V |
||||||||||||
|
输出功率 |
100VA（5.000kV/20mA） |
||||||||||||
|
额定电流 |
20mA |
||||||||||||
|
下限电流范围 |
0～20mA,0=不判断下限 |
||||||||||||
|
电流档位 |
200uA、2mA、20mA |
||||||||||||
|
输出波形 |
正弦波 |
||||||||||||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
||||||||||||
|
波峰因数 |
1.3～1.5 |
||||||||||||
|
输出信号类型 |
DDS+功放 |
||||||||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
||||||||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||||||||||||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
||||||||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||||||||||||
|
输出电压模式 |
N模式、G模式 |
||||||||||||
|
|
输出 |
范围 |
0.050kV～6.000kV |
||||||||||
|
精度 |
±（1.5％读值+5V） |
||||||||||||
|
分辨率 |
1V |
||||||||||||
|
输出功率 |
60W（6.000kV/10mA） |
||||||||||||
|
额定电流 |
10mA |
||||||||||||
|
电流档位 |
2uA、20uA、200uA、2mA、10mA |
||||||||||||
|
纹波系数 |
≤5% |
||||||||||||
|
放电时间 |
≤200ms |
||||||||||||
|
充电电流 |
10mA |
||||||||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
||||||||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||||||||||||
|
电压下降时间 |
0.3s～999.9s 0=电压下降时间关 |
||||||||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||||||||||||
|
延时报警时间 |
0.3s～999.9s 0=延时报警时间关 |
||||||||||||
|
输出电压模式 |
N模式、G模式 |
||||||||||||
|
|
输出电压 |
范围 |
0.500kV～2.500kV |
0.500kV～5.000kV |
0.500kV～1.500kV |
0.500kV～1.500kV |
|||||||
|
精度 |
±（1.5％读值+5V） |
||||||||||||
|
分辨率 |
1V |
||||||||||||
|
上限设定值 |
50GΩ |
||||||||||||
|
下限设定值 |
49.9GΩ |
||||||||||||
|
小下限设定值 |
5MΩ |
||||||||||||
|
电压上升时间 |
0.3～999.9s 0=电压上升时间关 |
||||||||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||||||||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||||||||||||
|
自动切换档位 |
可设置为开、关 |
||||||||||||
|
放电时间 |
≤200ms |
||||||||||||
|
GR |
输出电流 |
范围 |
5.00A～40.00A(AC) |
5.00A～40.00A(AC) |
5.00A～52.00A(AC) |
5.00A～40.00A(AC) |
|||||||
|
精度 |
±（1.5％读值+0.2A） |
||||||||||||
|
分辨率 |
0.01A |
||||||||||||
|
输出功率 |
电流值/0.11Ω |
||||||||||||
|
输出电流 |
40A |
40A |
52A |
40A |
|||||||||
|
电阻上限设定值 |
电流值/电流设置值X110 mΩ |
||||||||||||
|
输出波形 |
交流 |
||||||||||||
|
输出纹波系数 |
≤1%（空载或纯阻性负载） |
||||||||||||
|
输出信号类型 |
PWM |
||||||||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
||||||||||||
|
间隔时间 |
0.3s～999.9s 0=间隔时间关 |
||||||||||||
|
计时器 |
范围 |
0～999.9s |
|||||||||||
|
分辨率 |
0.1s |
||||||||||||
CS9933G-15光伏安规综合测试仪 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|
程控高压测试棒 |
CS26009-1 |
|
标配 |
1根 |
|
程控高压测试夹 |
CS26009-2 |
|
标配 |
1根 |
|
程控电流测试夹 |
CS26009-3 |
|
标配 |
1根 |
|
接地附件（红色） |
CS26011-1 |
|
标配 |
1根 |
|
接地附件（黑色） |
CS26011-2 |
|
标配 |
1根 |
|
综合测试盒 |
CS26017-3 |
|
标配 |
1个 |
|
电源线 |
CS26031-1 |
|
标配 |
1根 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1根 |
|
USB接口线 |
CS26027-1 |
|
选配 |
1根 |
|
耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|
绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
|
接地点检盒 |
CS26035 |
|
选配 |
1个 |
