 南京长盛 CS7602 宽频全数字化LCR电桥

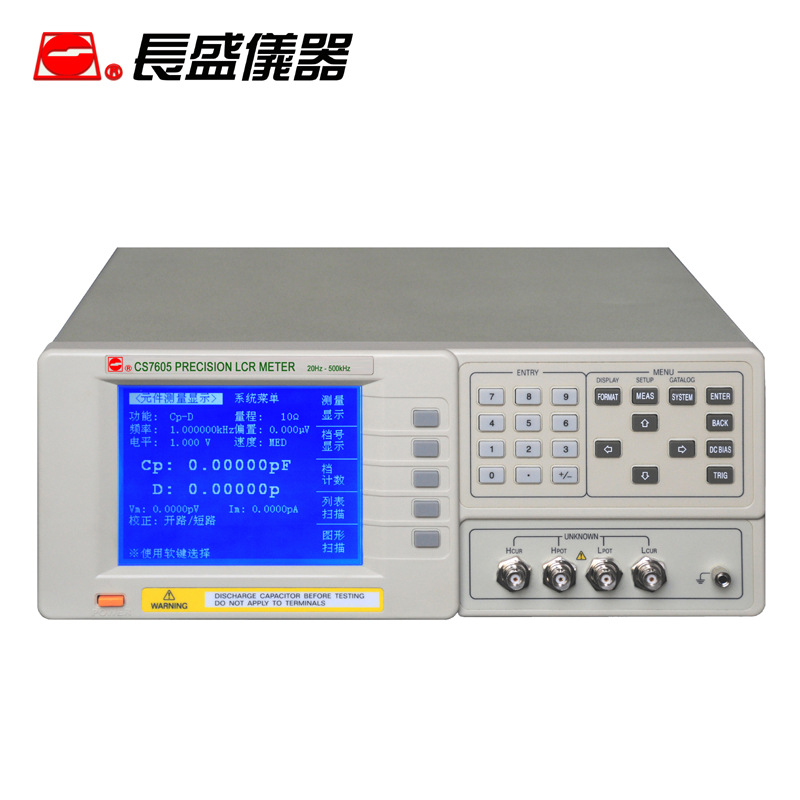

 CS7605



CS7602 主要特色



 CS7600系列是采用自动平衡电桥原理设计的高精度元件参数分析仪，其20Hz~2MHz的测试带宽，1uHz步进，频率连续任意设置、0.01mΩ~100MΩ的阻抗测量范围、0.05％的基本测量精度以及仪器提供的自动电平控制功能、列表扫描/图形扫描功能和档分选计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品的在线测试等应用场合。


CS7602 产品功能



频测量范围

从20Hz-2MHz频率连续，任意设置，频率分辨率均为10μHz高分辨率和高精度

6位显示分辨率，基本测量精度高达±0.05%

15种阻抗参数，23种参数组合

可测量电容（Cs/Cp）、电感（Ls/Lp）、电阻（Rs/Rp）、介质损耗（D）、品质因素 （Q）阻抗（|Z|）、导纳（|Y|）、相角（θ ）、电导（Gp）、电抗（Xs）、电纳 （Bp）、 直流电阻*（Rdc，仅CS7600X系列可测量）   每次测量同时显示2种参数。注：下标s----串联模式，下标p ----并联模式

分选（BIN）测量

可设置10组分选项，利用测量结果对被测元件进行筛选

负载补偿功能

用参考样品补偿测量值。此功能可保证多台仪器测量的一致性。

自动电平控制功能

除了通常的开路激励信号设置外，还可在恒压/恒流模式下，对元件的电压/电流特性进行评估。信号电平设置范围：5mVrms~2Vrms/50uA~20mA

列表扫描测试及图形扫描测试分析功能

提供10组列表扫描组合和240点线性/对数图形扫描功能；可分别将频率、电压、电流、偏置电压、偏置电流作为扫描条件进行设置，评估元件在各种测量条件下的性能特点



南京长盛 CS7602 精密宽频全数字化LCR电桥 主要技术参数


型号
CS7620
CS7610
CS7605
  CS7603
CS7602
测试频率
20Hz～2MHz
20Hz～1MHz
20Hz～500kHz
20Hz～300kHz
20Hz～200kHz
频率精度
±0.01%
交流测试电平
5mVrms～2Vrms(电压模式) 1mV步进
5μArms～20mArms(电流模式) 10μA步进
内直流偏置电平
0～2V(电压模式) 10mV步进
0～20mA(电流模式) 100μA步进
测量参数
|Z|、|Y|、θ、Cs、Cp、Ls、Lp、Rs、Rp、X、
G、B、D、Q、Rdc(仅CS7600X系列可测量)
测量显示范围
|Z|、R、X、Rdc 0.01mΩ～99.9999MΩ
                                            |Y|、G、B 0.01nS～99.9999S
                                       C  0.01fF～9.99999F
                                       L  0.01nH～99.9999kH
                                       D  0.00001～9.99999
                                       Q  0.00001～99999.9
θ
DEG  -179.999～179.999
RAD  -3.14159～3.14159
                                        △ 、% -999.999%～999.999%
基本精度
Z±0.05%   θ±0.0005
列表扫描
多10点
图形扫描
多240点
扫描模式：线形、对数
测量量程
1/10/100/300/1k/3k/10k/30k/100k/300k/1M/10M
LCD
320×240
外形尺寸
宽×高×长＝450mm×135mm×355mm
重量(约)
6kg


CS7602 产品附件

四端开尔文测试电缆
CS76001
undefined
标配
1个

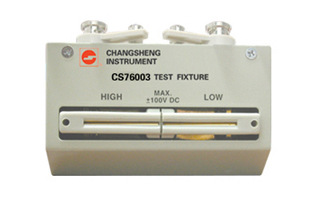

四端测试夹具（2锁）
CS76003
undefined
标配
1个

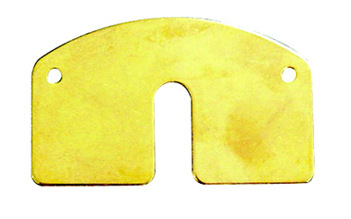

镀金短路板
CS76006
undefined
标配
1个

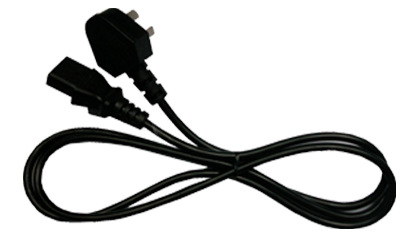

电源线
CS26031-1
undefined
标配
1个
