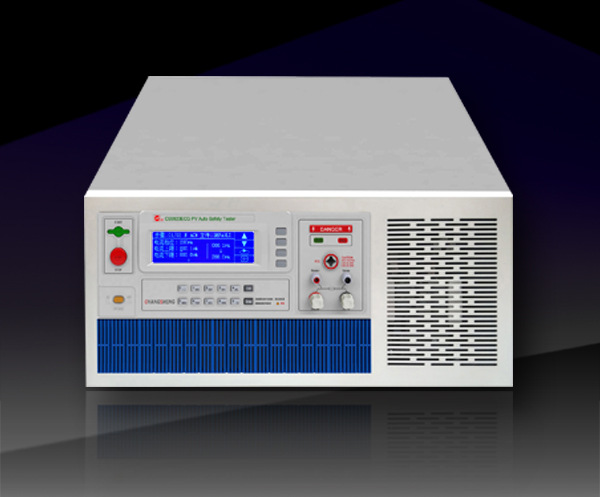

南京长盛 CS9923ECG CS9923ECG-1光伏安规综合测试仪
CS9923ECG CS9923ECG-1 产品简介
随着光伏行业的发展，原来安规耐压6kV，绝缘1kV的规格已经不适用于行业的要求，以及对接地电阻的测试也向直流接地测试发展。我们针对这一变化，专门研制了耐压绝缘均达10kV，并融合了直流接地电阻功能的二合一/三合一组合机以及多路组合测试仪，可以一次完成对光伏组件的安规测试要求，效率高，性能稳定，该产品在测试微小电流分辨到0.001μA，绝缘电阻达到100GΩ，直流接地电阻达到100A，从而保证产品的品质
CS9923ECG CS9923ECG-1 性能特点
◆直流接地电阻输出电流为60Adc,测试电阻值可达150mΩ，精度可达±1%
◆符合UL1703-平板型太阳能组件安全标准和IEC61730-1光伏直流接地电阻测试要求
◆可自动完成光伏组件的耐压、绝缘、直流接地电阻的测试
◆具有快速放电功能，测试仪能在直流测试完0.2s的时间内把测试体及回路中的电放完，确保操作人员的安全
◆耐压、绝缘恒压输出、直流接地电阻恒流输出，避免因输入电源电压不稳及负载变化使输出变化
◆快速的电压上升时间（100ms以内）测量自动稳定控制系统
CS9923ECG CS9923ECG-1 技术参数
|
型号 |
CS9923ECG |
CS9923ECG-1 |
||
|
ACW |
输出电压 |
范围 |
0.500kV～10.00kV |
0.500kV～10.00kV |
|
精度 |
±（1.5％读值+5V） |
±（1.5％读值+5V） |
||
|
分辨率 |
1V |
1V |
||
|
输出功率 |
200VA（10.00kV/20mA） |
|||
|
额定电流 |
20mA |
20mA |
||
|
输出波形 |
正弦波 |
正弦波 |
||
|
输出波形失真度 |
≤5%（空载或纯阻性负载） |
≤5%（空载或纯阻性负载） |
||
|
波峰因数 |
1.3～1.5 |
1.3～1.5 |
||
|
输出信号类型 |
DDS+线性功放驱动输出 |
DDS+线性功放驱动输出 |
||
|
测试时间 |
0.3s～999.9s，0=连续测试 |
0.3s～999.9s，0=连续测试 |
||
|
电弧侦测 |
0~9，0为关 |
0~9，0为关 |
||
|
|
输出电压 |
范围 |
0.500kV～10.00kV |
0.500kV～10.00kV |
|
精度 |
±（1.5％读值+5V） |
±（1.5％读值+5V） |
||
|
分辨率 |
1V |
1V |
||
|
输出功率 |
100W（10.00kV/10mA） |
100W（10.00kV/10mA） |
||
|
额定电流 |
10mA |
10mA |
||
|
纹波系数 |
≤5%（10kV/10mA） |
≤5%（10kV/10mA） |
||
|
放电时间 |
≤200ms |
≤200ms |
||
|
测试时间 |
0.3s～999.9s，0=连续测试 |
0.3s～999.9s，0=连续测试 |
||
|
IR |
输出电压 |
范围 |
0.500kV -2.500kV |
0.500kV-5.000kV |
|
精度 |
±（1.5％读值+5V） |
±（1.5％读值+5V） |
||
|
分辨率 |
1V |
1V |
||
|
上限设定值 |
50.00GΩ |
50.00GΩ |
||
|
下限设定值 |
50.00GΩ |
50.00GΩ |
||
|
小下限设定值 |
5MΩ |
5MΩ |
||
|
测试时间 |
0.0s，0.3s～999.9s 0=连续测试 |
0.0s，0.3s～999.9s 0=连续测试 |
||
|
自动切换档位 |
可设置为开、关 |
可设置为开、关 |
||
|
放电时间 |
≤200ms |
≤200ms |
||
|
GR |
输出电流 |
范围 |
（5.0~60.0）A |
（5.0~60.0）A |
|
精度 |
±（1.5％读值+0.1A） |
±（1.5％读值+0.1A） |
||
|
分辨率 |
0.1A |
0.1A |
||
|
电阻下限设定 |
0~电阻上限值 |
0~电阻上限值 |
||
|
测试时间 |
0.3s～999.9s，0=连续测试 |
0.3s～999.9s，0=连续测试 |
||
CS9923ECG CS9923ECG-1 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|

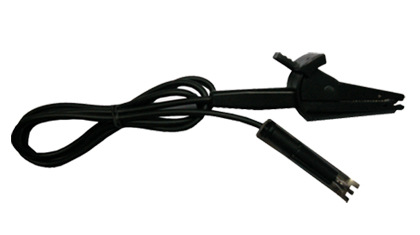

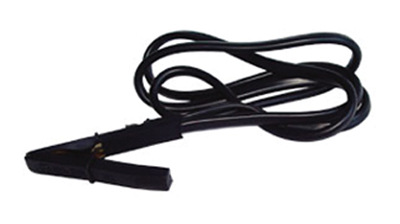

程控高压测试夹 |
CS26009-2 |
|
标配 |
1根 |
|

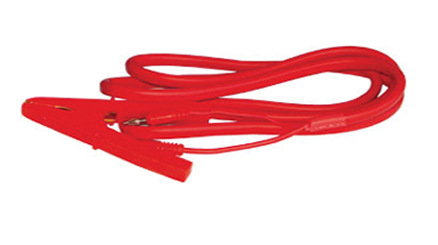

程控电流测试夹 |
CS26009-3 |
|
标配 |
1根 |
|

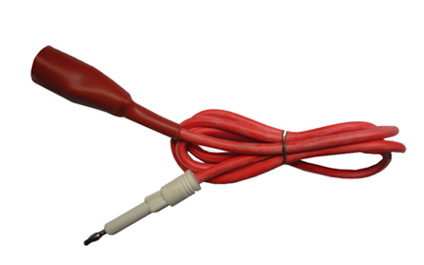

接地附件（红色） |
CS26011-1 |
|
标配 |
1根 |
|
接地附件（黑色） |
CS26011-2 |
|
标配 |
1根 |
|

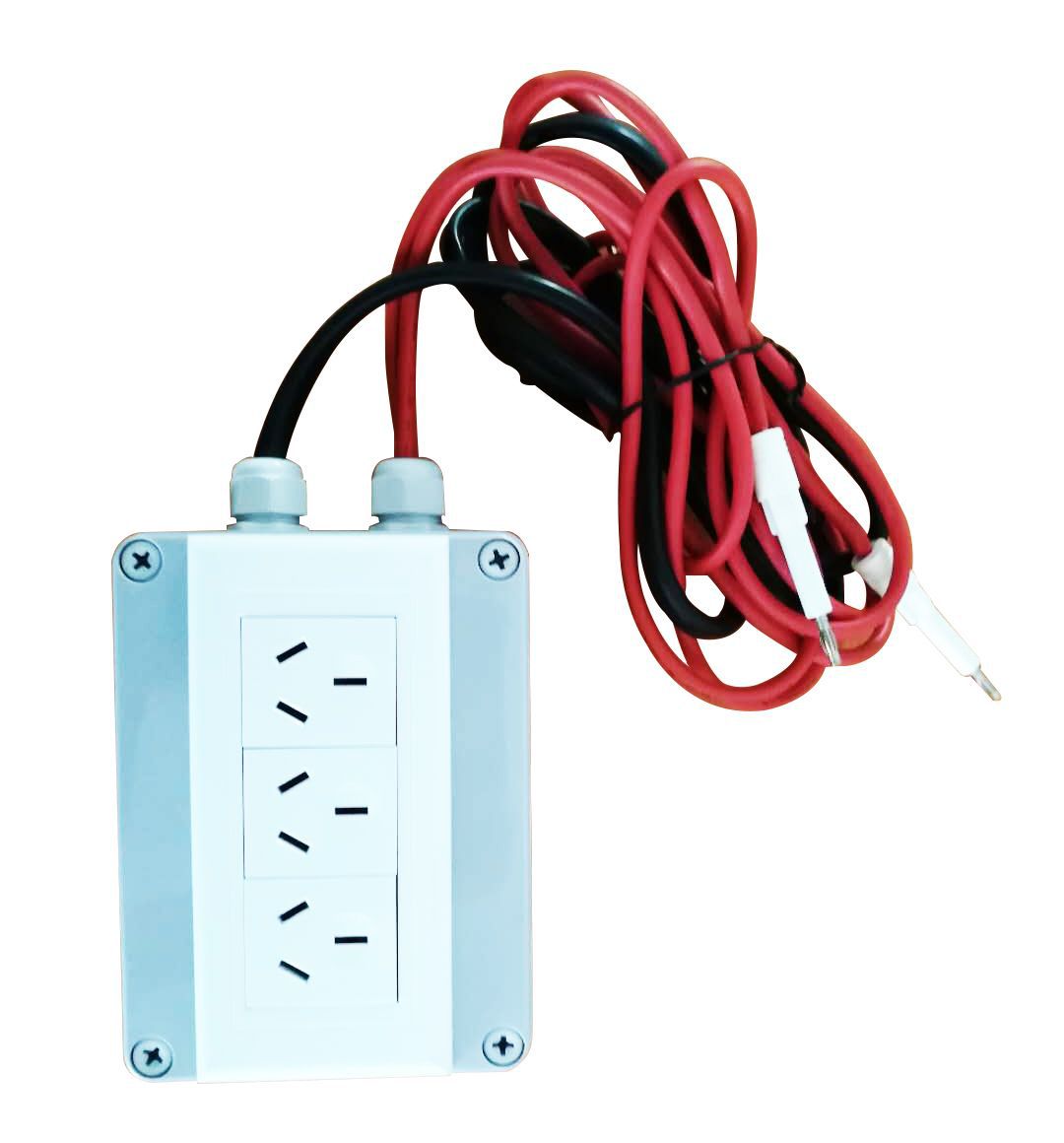

综合测试盒 |
CS26017-3 |
|
标配 |
1个 |
|

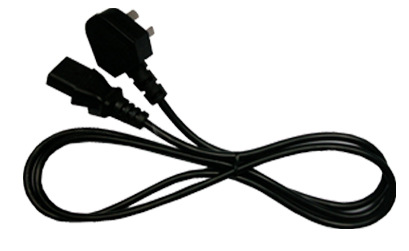

电源线 |
CS26031-1 |
|
标配 |
1根 |
|
数据连接线 |
CS26023-1 |
|
标配 |
1根 |
|
USB接口线 |
CS26027-1 |
|
选配 |
1根 |
|

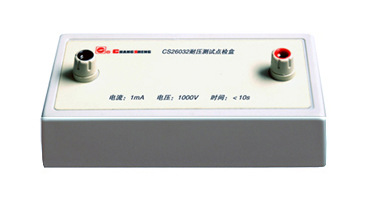

耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|

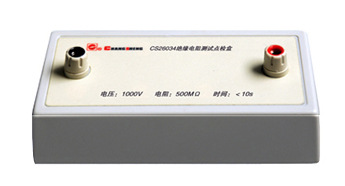

绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
|

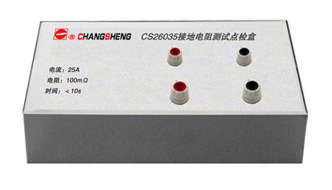

接地点检盒 |
CS26035 |
|
选配 |
1个 |
