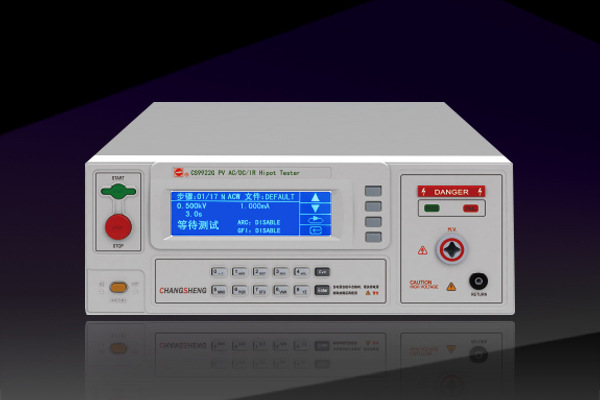

南京长盛 CS9923G-1、CS9923G-2、CS9923G-3 光伏耐压绝缘测试仪
CS9923G-1 CS9923G-2 CS9923G-3 产品简介
光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，
根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。
电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。
测试电压对于应用类别A：2000V加4倍系统电压。
对于应用类别B：1000V加2倍系统电压。
根据计算A类电压为8000V，公司CS9923G正依据此标准生产。
根据计算B类电压为6000V，公司CS9922G正依据此标准生产。
CS9923G-1 CS9923G-2 CS9923G-3 性能
◆高精度电流测量，0.001uA判断分辨率 快速的电压建立时间：
（1）直流输出电压的建立时间为60ms。
（2）步与步之间的时间小为450ms。
输出电压具有正常模式和梯度模式。
CS9923G-1 CS9923G-2 CS9923G-3 应用领域
◆太阳能接线盒及太阳能连接器
◆硅片/太阳能电池
◆晶硅电池组件
◆太阳能光伏组件、单、多晶硅片、电池片
◆逆变器
◆电缆及连接材料
◆蓄电池、控制器
◆薄膜电池组件
◆蓄电池/充电调节器
◆含氟薄膜复合型光伏组件背板生产
CS9923G-1 CS9923G-2 CS9923G-3 技术参数
|
型号 |
CS9923G-1 |
CS9923G-2 |
CS9923G-3 |
|||||
|
|
输出 |
范围 |
0.500kV～10.00kV |
|||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
输出功率 |
100VA（10.00kV/10mA） |
|||||||
|
额定电流 |
10mA |
|||||||
|
电流档位 |
2uA、20uA、200uA、2mA、10mA |
|||||||
|
纹波系数 |
≤5% |
|||||||
|
放电时间 |
≤200ms |
|||||||
|
充电电流 |
10mA |
|||||||
|
电压上升时间 |
0.3～999.9s 0=电压上升时间关 |
|||||||
|
测试时间 |
0.3～999.9s 0=连续测试 |
|||||||
|
电压下降时间 |
0.3～999.9s 0=电压下降时间关 |
|||||||
|
间隔时间 |
0.0～999.9s 0=间隔时间关 |
|||||||
|
延时报警时间 |
0.3～999.9s 0=延时报警时间关 |
|||||||
|
输出电压模式 |
N模式、G模式 |
|||||||
|
IR |
输出电压 |
范围 |
0.500kV～2.500kV |
0.500kV～5.000kV |
0.500kV～10.000kV |
|||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
上限设定值 |
50000MΩ |
|||||||
|
下限设定值 |
49999MΩ |
|||||||
|
小下限设定值 |
1MΩ |
|||||||
|
电压上升时间 |
0.3s～999.9s 0=电压上升时间关 |
|||||||
|
测试时间 |
0.3s～999.9s 0=连续测试 |
|||||||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|||||||
|
自动切换档位 |
可设置为开、关 |
|||||||
|
放电时间 |
≤200ms |
|||||||
|
电压表 |
范围 |
0.050kV～10.00kV |
||||||
|
精度 |
±（2％读值+5V） |
|||||||
|
分辨率 |
1V |
|||||||
|
显示数值 |
均方根值 |
|||||||
|
电流表 |
电流范围 |
0 ～ 10mA |
||||||
|
电流档位 |
2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA， |
|||||||
|
测量精度 |
≥2mA为±（2%+5个字），<2mA为±（3%+5个字） |
|||||||
|
偏移功能 |
测试线及附件的的电流可以被减去。 |
|||||||
|
测试模式 |
GND模式：RETURN端接机壳 |
|||||||
|
|
测量范围 |
5MΩ～50000MΩ |
||||||
|
分辨率 |
5MΩ～9.999MΩ：0.001MΩ，10MΩ～99.99MΩ：0.01MΩ， |
|||||||
|
精度 |
5-1000M 准确度：±5% |
|||||||
|
计时器 |
范围 |
0～999.9s |
||||||
|
分辨率 |
0.1s |
|||||||
|
精度 |
±（0.1%+50ms） |
|||||||
CS9923G-1 CS9923G-2 CS9923G-3 配件信息
|
名称 |
型号 |
图片 |
类型 |
描述 |
|
程控高压测试夹 |
CS26009-2 |
|
标配 |
1个 |
|
程控电流测试夹 |
CS26009-3 |
|
标配 |
1个 |
|

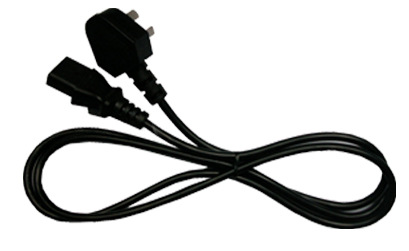

电源线 |
CS26031-1 |
|
标配 |
1个 |
|
数据连接线 |
CS26023-1 |
|
选配 |
1个 |
|
USB接口电缆 |
CS26027-1 |
|
选配 |
1个 |
|
耐压点检盒 |
CS26032 |
|
选配 |
1个 |
|
绝缘点检盒 |
CS26034 |
|
选配 |
1个 |
