南京 CS9950DS 程控接地电阻测试仪
南京长盛 CS9950DS 程控接地电阻测试仪

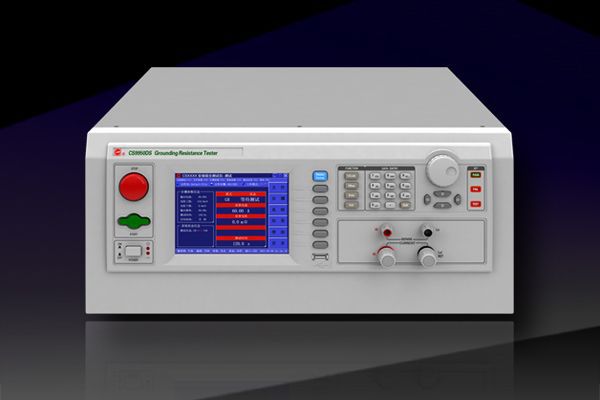

CS9950DS 程控接地电阻测试仪 产品介绍
CS9950DS型程控接地电阻测试仪，它们采用微电脑控制器控制输出电流的大小和输出电流的频率；测试仪电流输出为恒流源输出，即在测试仪的测试范围内，输出电流的大小不随外接负载阻值的变化而变化，输出电流值为设置电流值；具有开路报警功能，配备PLC需的信号输入、输出接口，可方便的与PLC组成综合测试系统，亦可选配RS232接口，能够准确地测量各种电机、电器、仪器仪表、家用电器等用电网供电的电气设备外壳易触及金属部件与其保护接地端子之间的电阻值。
CS9950DS 程控接地电阻测试仪 性能特点
◆恒流输出：输出电流稳定率范围在 1%内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
◆具有开路报警功能。
◆采用四端法测量，消除接触电阻的影响
◆可设置电阻偏移。
◆具有电阻上限、下限报警功能，避免因测试线开路对被测时件造成误判；
◆设置参数具有掉电记忆功能。
◆测试参数具有保持功能。
◆可预先设置保存测试参数：可设置 30 个文件，每个文件可设置 99 个测试步。
◆具有键盘锁，保护测试参数不被操作人员修改。
◆前面板软件校准，不用打开即可进行参数校准。
◆标配 PLC 接口，选配 RS232C、RS485、USB、GPIB 接口。
◆安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏。
◆由 DDS 产生标准正弦波，线性功放驱动输出，输出电流波形纯净、失真度小，优于 2%。
CS9950DS 程控接地电阻测试仪 技术参数
|
型号 |
CS9950DS |
||
|
GR |
输出电流 |
范围 |
3.00A～60.00A |
|
精度 |
±（1.5％读值+0.2A） |
||
|
分辨率 |
0.01A |
||
|
输出功率 |
540W（60A/0.15Ω） |
||
|
输出电流 |
60A |
||
|
电阻上限设定值 |
（60A÷电流设定值）×150mΩ |
||
|
输出波形 |
正弦波 |
||
|
输出波形失真度 |
≤2%（空载或纯阻性负载） |
||
|
波峰因数 |
1.3～1.5 |
||
|
输出信号类型 |
DDS+功放 |
||
|
测试时间 |
0,0.3s～999.9s 0=连续测试 |
||
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
||
|
接地电流表 |
测量范围 |
3.00A～60.00A |
|
|
分辨率 |
0.01A |
||
|
精度 |
±（1.5％读值+0.2A） |
||
|
显示值 |
均方根值 |
||
|
接地电阻表 |
范围 |
10～510mΩ |
|
|
精度 |
电流<5.00A时为±（3％读值+3mΩ） |
||
|
电流≥5.00A时为±（2％读值+2mΩ） |
|||
|
分辨率 |
0.1mΩ |
||
|
测量法 |
四端法 |
||
|
计时器 |
范围 |
0～999.9s |
|
|
分辨率 |
0.1s |
||
|
精度 |
±（0.1%+50ms） |
||
