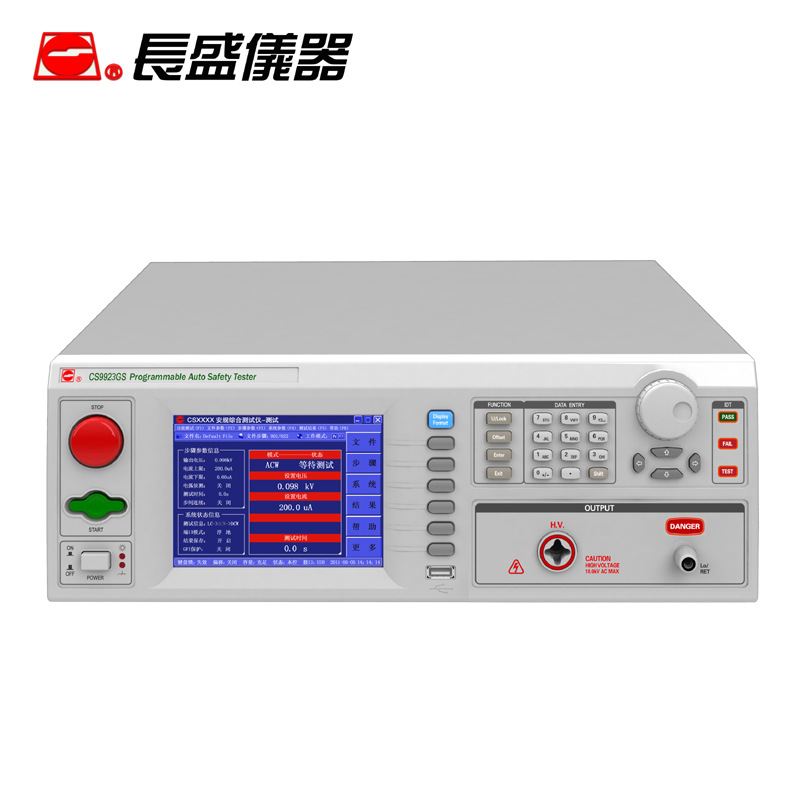

南京长盛 CS9923GS 光伏绝缘测试仪

商品品牌：南京长盛	型号：CS9923GS	类型：程控安规综合测试仪
电压测试范围AC：0.050kV—6.000kV	电流测试范围AC：0—10.00mA

CS9923GS

CS9923GS 主要特色

光伏安规测试仪是一种用于测试PV模块、电缆、连接器、接线盒的试验仪器，可应对高电压和高灵敏度绝缘试验。具有DC耐压测试和绝缘电阻测试两种功能，

根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。

电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。

测试电压对于应用类别A：2000V加4倍系统电压。

对于应用类别B：1000V加2倍系统电压。

根据计算A类电压为8000V，公司CS9923GS正依据此标准生产。

根据计算B类电压为6000V，公司CS9922GS正依据此标准生产。

CS9923GS 产品功能

根据IEC61730标准中对光伏组件应用等级的定义，分为A、B、C级。

电流测量端可选择接地模式或浮地模式。光伏组件的绝缘耐压试验同IEC61215/61646一样依据于应用类别和系统的电压。

测试电压对于应用类别A：2000V加4倍系统电压。

对于应用类别B：1000V加2倍系统电压。

根据计算A类电压为8000V，公司CS9923GS正依据此标准生产。

根据计算B类电压为6000V，公司CS9922GS正依据此标准生产

电源防电墙功能接地失效快速切断功能

独立的高压输出警示功能过零启动功能
undefined

快速放电功能

南京长盛 CS9923GS 光伏绝缘测试仪技术参数

型号			CS9922GS	CS9922GS-1	CS9923GS
ACW	输出	范围	0.050kV～5.000kV	0.050kV～5.000kV
	电压	精度	±（1.5％读值+2V）	±（1.5％读值+2V）
		分辨率	1V	1V
	输出功率		100VA（5.000kV/20mA）	500VA（5.000kV/20mA/100 mA）
	额定电流		20mA	100mA
	下限电流范围		0～20mA,0=不判断下限	0～100mA,0=不判断下限
	电流档位		200uA、2mA、20mA	200uA、2mA、20mA、100mA
	电弧侦测		(0.00-20.00)mA ac/(0-9) 0=关	(0.00-20.00)mA ac/(0-9) 0=关
	电弧侦测时间		(0.0-999.9)秒 0＝Disable	(0.0-999.9)秒 0＝Disable
	输出波形		正弦波	正弦波
	输出波形失真度		≤2%（空载或纯阻性负载）	≤2%（空载或纯阻性负载）
	电压上升时间		0.3s～999.9s 0=电压上升时间关	0.3s～999.9s 0=电压上升时间关
	测试时间		0.3s～999.9s 0=连续测试	0.3s～999.9s 0=连续测试
	电压下降时间		0.3s～999.9s 0=电压下降时间关	0.3s～999.9s 0=电压下降时间关
	间隔时间		0.0s～999.9s 0=间隔时间关	0.0s～999.9s 0=间隔时间关
	输出电压模式		N模式、G模式	N模式、G模式
DCW	输出	范围	0.050kV～6.000kV	0.050kV～6.000kV	0.050kV～9.999kV
	电压	精度	±（1.2％读值+2V）	±（1.2％读值+2V）	±（1.2％读值+2V）
		分辨率	1V	1V	1V
	输出功率		60W（6.000kV10mA）	300W（6.000kV50mA）	60W（6.000kV10mA）
	额定电流		10mA	50mA	10mA
	电流档位		2uA、20uA、200uA、2mA、10mA	2uA、20uA、200uA、2mA、10mA、50mA	2uA、20uA、200uA、2mA、10mA
	纹波系数		≤5%（6kV/10mA）	≤5%（6kV/10mA）	≤5%（6kV/10mA）
	放电时间		≤200ms	≤200ms	≤200ms
	电弧侦测		(0.00-10.00)mAac/(0-9) 0=关	(0.00-20.00)mAac/(0-9) 0=关	(0.00-10.00)mAac/(0-9) 0=关
	电弧侦测时间		(0.0-999.9)秒 0＝Disable	(0.0-999.9)秒 0＝Disable	(0.0-999.9)秒 0＝Disable
	电压上升时间		0.3s～999.9s 0=电压上升时间关	0.3s～999.9s 0=电压上升时间关	0.3s～999.9s 0=电压上升时间关
	测试时间		0.3s～999.9s 0=连续测试	0.3s～999.9s 0=连续测试	0.3s～999.9s 0=连续测试
	电压下降时间		0.3s～999.9s 0=电压下降时间关	0.3s～999.9s 0=电压下降时间关	0.3s～999.9s 0=电压下降时间关
	间隔时间		0.0s～999.9s 0=间隔时间关	0.0s～999.9s 0=间隔时间关	0.0s～999.9s 0=间隔时间关
	延时报警时间		0.3s～999.9s 0=延时报警时间关	0.3s～999.9s 0=延时报警时间关	0.3s～999.9s 0=延时报警时间关
	输出电压模式		N模式、G模式	N模式、G模式	N模式、G模式
IR	输出	范围	0.100kV～1.000kV	0.100kV～1.000kV	0.100kV～1.000kV
	电压	精度	±（1.2％读值+5V）	±（1.2％读值+5V）	±（1.2％读值+5V）
		分辨率	1V	1V	1V
	上限设定值		50.00GΩ	50.00GΩ	50.00GΩ

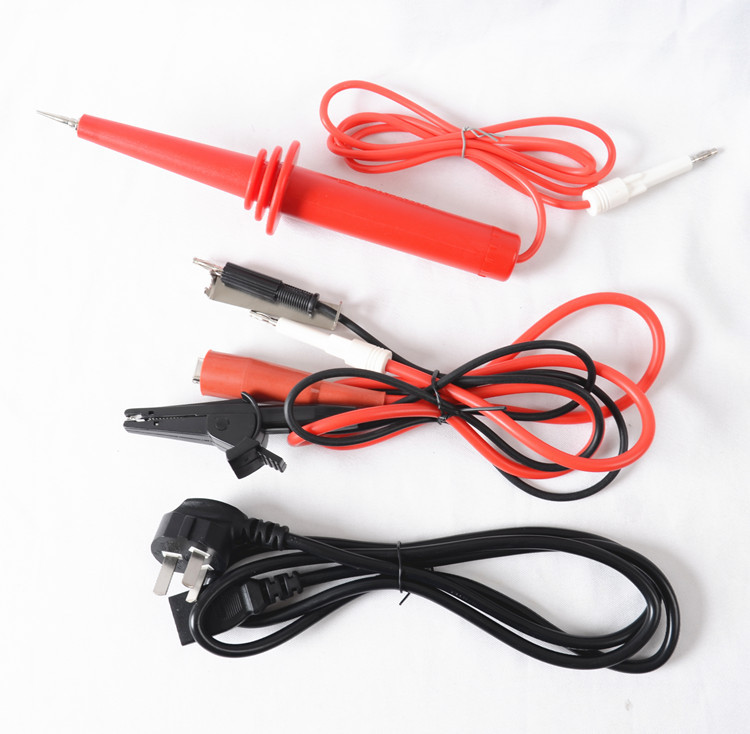

CS9923GS 产品附件

程控高压测试棒	CS26009-1	标配	1个
程控高压测试夹	CS26009-2	标配	1个
程控电流测试夹	CS26009-3	标配	1个
电源线	CS26031-1	标配	1个
数据连接线	CS26023-1	标配	1个
USB接口电缆	CS26027-1	标配	1个
耐压点检盒	CS26032	选配	可按电压要求定做

IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全部分：通用要求

UL60950、GB4943、IEC60950 信息技术设备

UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求

IEC61010-1、GB4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求
